Specyfikacja
Wieniec
Nalewany poliuretan, twardość 90 wg skali Shore A, ciemnoszary, niebrudzący
Oporność elektryczna < 109 Ω.
Korpus koła
Odlew aluminiowy
Mocowanie koła
Piasta z osłoniętymi łożyskami kulkowymi wykonanymi ze stali nierdzewnej.
Idealne rozwiązanie do dużych obciążeń.
Obudowa stała z płytą montażową
Wykonana ze stali nierdzewnej AISI 304. Obudowa została zaprojektowana tak, aby przenieść obciążenie do 3000 N.
blacha stalowa elektrolitycznie cynkowana
Wykonana ze stali nierdzewnej AISI 304. Obudowa została zaprojektowana tak, aby przenieść obciążenie do 3000 N.
Podwójne łożysko oraz bezpośrednie połączenie płyty z bieżnią łożyska zapewniają doskonałą zwrotność i bardzo mały luz głowicy skrętnej.
Obudowa nie wymaga konserwacji.
W skład obudowy wchodzi (patrz rys.1):
- płyta montażowa: stal nierdzewna AISI 304;
- widelec: stal nierdzewna AISI 304;
- bieżnia łożyska kulkowego: stal nierdzewna AISI 304;
- tuleja osiowa: znajdująca się w płycie montażowej, tłoczona na zimno;
- łącznik: nasmarowane podwójne łożysko kulkowe;
- uszczelka przeciwpyłowa: niebieski technopolimer - dotyczy tylko wykonania SSL oraz SSF.
Blokada
Całkowita (podwójna) blokada uniemożliwia obrót koła oraz płyty montażowej.
Optymalizacja wymiarów i odciągana dźwignia blokady zapewniają minimalne gabaryty oraz maksymalny komfort obsługi.
Sprężyna z hartowanej stali węglowej.
Wózek musi być obrócony, aby użyć blokady.
Blokada jest prosta i efektywna w użyciu: załącza się ją oraz zwalnia poprzez naciśnięcie od góry, jednego z dwóch pedałów.
Wykonania standardowe
- PXL: koło z obudową stałą i płytą montażową, bez blokady.
- SXL: koło z obudową skrętną i płytą montażową, bez blokady.
- SXF: koło z obudową skrętną, płytą montażową i blokadą.

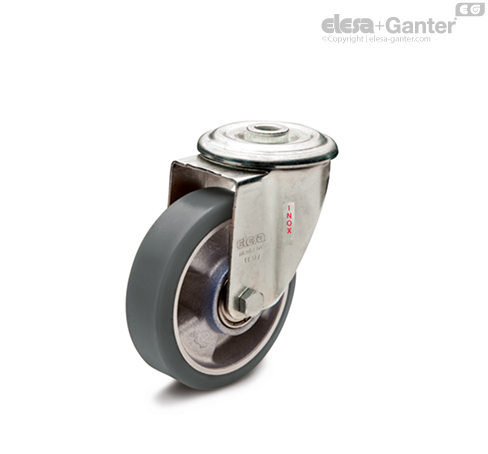

- FXL: koło z obudową skrętną i przelotowym otworem montażowym, bez blokady.
- FXF: koło z obudową skrętną i przelotowym otworem montażowym oraz blokadą.
Informacje
Zastosowania
Doskonała obciążalność toczna i elastyczność w połączeniu z odpornością na ścieranie i zużycie.
W celu uzyskania dalszych informacji patrz RE.F5-ESD.
Właściwości i zastosowania
Specjalny poliuretan o oporności elektrycznej na poziomie <10 9Ω zapobiega gromadzeniu się ładunków elektrostatycznych. Koła RE.F5-SST-N-ESD można stosować w „OBSZARACH CHRONIONYCH PRZED WYŁADOWANIAMI ELEKTROSTATYCZNYMI” w celu zminimalizowania ryzyka zniszczenia elementów (urządzeń) podatnych na ładunki elektrostatyczne.
Specyfikacja elektryczna spełnia wymagania przewidziane w normie ISO 22878:2004. Podane wartości oporności elektrycznej zmierzono w temperaturze od 18 do 25°C (zgodnie z przepisami). W przypadku warunków, w których temperatura robocza jest mniejsza niż 10°C, należy skontaktować się z działem sprzedaży firmy ELESA+GANTER.
Stosowanie łożysk i podpór ze stali nierdzewnej znacznie zmniejsza możliwość powstawania iskier podczas pracy.
