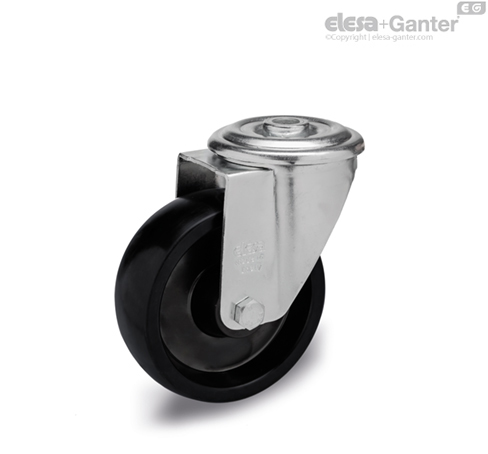

RE.F7-FBL-N-HT Zestawy kołowe ze stalową obudową Obudowa skrętna z przelotowym otworem montażowym, stalowa, bez blokady

Korpus koła

Monolityczne koło z duroplastu na bazie fenolu (PF), odporne na temperaturę do 300°C.

Twardość 92 wg skali Shore D ±5.

Mocowanie koła

Piasta z tuleją ze stali, wkładki PTFE.

blacha stalowa elektrolitycznie cynkowana

Wykonana z blachy stalowej, ocynkowanej. Obudowa została zaprojektowana tak, aby przenieść obciążenie do 2000 N. Podwójne łożysko oraz bezpośrednie połączenie płyty z bieżnią łożyska, zapewniają doskonałą zwrotność i bardzo mały luz głowicy skrętnej. Obudowa nie wymaga konserwacji. W skład obudowy wchodzi (patrz rys.1):

1. płyta montażowa: blacha stalowa elektrolitycznie cynkowana;
2. widelec: blacha stalowa, elektrolitycznie cynkowana;
3. bieżnia łożyska kulkowego: blacha ze stali elektrolitycznie cynkowanej;
4. tuleja osiowa: znajdująca się w płycie montażowej, tłoczona na zimno;
5. Łącznik: nasmarowane podwójne łożysko kulkowe;
6. Uszczelka przeciwpyłowa: RAL 7015, ciemnoszary technopolimer

Wykonania standardowe

• SBL: koło z obudową skrętną i płytą montażową, bez blokady.
• FBL: koło z obudową skrętną i przelotowym otworem montażowym, bez blokady.
