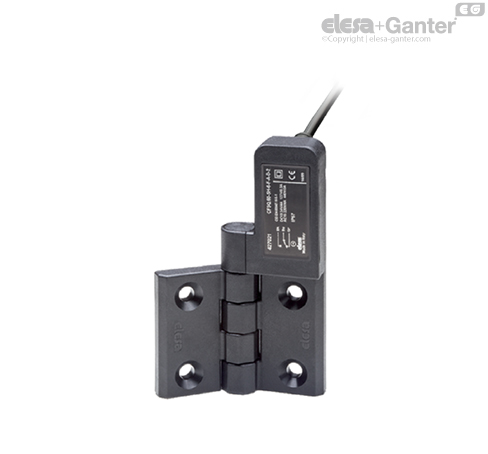

CFSQ-F-B-D Zawiasy z wbudowanym wyłącznikiem bezpieczeństwa Kabel tylny o długości 2 lub 5 m, mikroprzełącznik po prawej stronie, kąt startu 0°

Właściwości i zastosowania

• Zawiasy z wbudowanym wyłącznikiem bezpieczeństwa CFSQ (patent Elesa) zostały skonstruowane w celu zwiększenia bezpieczeństwa pracy operatora. Montowane na osłonach, drzwiach lub pokrywach maszyn i urządzeń, zabezpieczają przed niepowołanym dostępem do ich przestrzeni roboczych. Wbudowany w zawiasie wyłącznik zapewnia przerwanie obwodu zasilania maszyny przy odchyleniu osłony, na której jest zamontowany.
• Wyłącznik posiada dwa styki: jeden NC (normalnie zamknięty) i jeden NO (normalnie otwarty), zgodnie ze standardem IEC EN 60947-5-1 .
• Pozytywne rozwarcie (zgodnie z normą IEC-EN 60947-5-1, załącznik K): w przypadku nierozwarcia się styków są one zrywane mechanicznie, aby zapewnić bezwarunkowe przerwania obwodu wyłącznika.
• Szybkie przełączanie: prędkość działania czujnika nie zależy od prędkości otwierania tj. nawet gdy drzwi otwiera się powoli, styki czujnika rozwierają się szybko (gdy styki czujnika zostają rozwarte przepływ prądu zostaje przerwany).
• Łatwość montażu: połączenie zawiasu z wyłącznikiem znacznie ułatwia, a co za tym idzie, przyspiesza jego montaż. Tradycyjne rozwiązania wymagają osobnego zamontowania zawiasu i wyłącznika lub zastępowania standardowej szpilki zawiasu, szpilką specjalną.
• Uniwersalność: przemyślana konstrukcja zawiasów CFSQ, umożliwia ich stosowanie zarówno na konstrukcjach z blach i profili stalowych, jak i na większości standardowych profili aluminiowych.





Zakres obrotu (wartość przybliżona)



Testy obciążeniowe	SIŁA OSIOWA	SIŁA PROMIENIOWA	SIŁA PRZY ZGIĘCIU 90°
Oznaczenie	Maksymalne obciążenie robocze Sa [N]	Maksymalne obciążenie robocze Sr [N]	Maksymalne obciążenie robocze S90 [N]
CFSQ	2100	2800	1300
CFSQ-EA	1200	1500	600

Dla zawiasów CFSQ z wbudowanym wyłącznikiem bezpieczeństwa, wartości maksymalnych statycznych obciążeń roboczych (Sa, Sr, S90) określają maksymalne obciążenia, przy których zawiasy mogą być używane jako urządzenia bezpieczeństwa. Powyżej tej wartości, materiał może ulec zniszczeniu i zakłócić funkcjonowanie zawiasu. Obciążenia wykazane w tabeli są rezultatem tesów przeprowadzonych w laboratoriach ELESA przy stałej temperaturze i wilgotności (23°C-50% R.H.) oraz przy podanych warunkach stosowania w określonym czasie. Dobierając zawias należy zawsze przyjąć odpowiedni współczynnik bezpieczeństwa.



Parametry użytkowe czujnika

• Kąt przełączenia wyłącznika wynosi 6° (patrz schemat kątów przełączania). Podczas normalnej eksploatacji, przy końcu założonego okresu żywotności, kąt przełączenia wyłącznika może sięgać 9°. Zalecamy sprawdzać prawidłowe funkcjonowanie zawiasu zgodnie z UNI EN ISO 13857.
• W zastosowaniach w układach bezpieczeństwa, wyłącznik zadziała w sposób wymuszony przy kącie 15° rozwarcia (zgodnie z EN 60947-5-1) – wymuszone rozwarcie.
• Sugerujemy początkowe i okresowe sprawdzenie prawidłowego funkcjonowania zawiasu CFSQ.
• Rozłączenie obwodu bezpieczeństwa powinno powodować natychmiastowe zatrzymanie urządzenia. Urządzenia nie może się również dać uruchomić przy kącie większym od kąta rozłączenia styku NC.

Ostrzeżenia

• Zawias z wbudowanym wyłącznikiem bezpieczeństwa, nie może być używany w środowiskach o częstej zmianie temperatur, co wywołuje skraplanie oraz w obecności gazów łatwopalnych i wybuchowych.
• Zawias musi być chroniony odpowiednim bezpiecznikim (patrz tabela właściwości elektrycznych).
• Klient odpowiada za wybór i zastosowanie zawiasu z wbudowanym wyłącznikim bezpieczeństwa i powinien sprawdzić, czy aplikacja spełnia określone normy bezpieczeństwa w danych warunkach pracy.
• Stosowanie zawiasów CFSQ. zawsze wymaga pełnej wiedzy o zgodności z wymogami bezpieczeństwa, w tym UNI EN ISO 13849-1, IEC EN 60204-1, UNI EN ISO 14119 i EN ISO 12100.
• Zawias musi być zawsze mocowany i przyłączany przez wykwalifikowanych pracowników, którzy powinni dokonywać regularnych przeglądów urządzenia.







* Jako jeden cykl należy rozumieć jedno zamknięcie i jedno otwarcie, zgodnie z wymaganiami normy EN60947-5-1.

Akcesoria

FC.M12x1: przewód z wtyczką żeńską M12 - 4 pinową.

Wykonania specjalne na życzenie

Dla aplikacji wymagających specjalnego kąta przełączania czujnika, możliwa jest jego zmiana co 15°.

Instrukcja montażu

• Na ramie zamocuj ramię z wbudowanym wyłącznikiem, na drzwiach drugie ramię. Odległość miedzy osią obrotu zawiasu, a krawędzią drzwi musi wynosić min. 5 mm (patrz rys. 3).
• Pozostawić najmniejszy możliwy luz między otworami na ściankach a średnicą śrub montażowych (maks. 0.5 mm). Sugerowany maksymalny moment dokręcania śrub: 5 Nm.
• Zawias ten nie może służyć jako ogranicznik kąta otwierania drzwi. W tym celu należy stosować zewnętrzne mechaniczne ograniczniki otwarcia. Przekroczenie kąta pracy zawiasu może spowodować jego uszkodzenie.
• Do montażu w komplecie z zawiasem CFSQ należy użyć odpowiedniego zawiasu (zawiasy o takich samych gabarytach lecz bez wyłącznika): CFMQ (CFMQ.60-45-SH-6 kod 425812), zawias z otworami pod wkręty z łbem stożkowym.
• Przewód wyłącznika powinien zawsze być zabezpieczony przed uszkodzeniami mechanicznymi.





Przewody

• Przewody z wtyczką M12x1 stosowane mogą być do następujących układów:
• Styk normalnie zamkniętym NC.: do zastosowań w układach bezpieczeństwa, zgodnie z IEC EN 60947-5-1, do tego celu musi być używany tylko styk NC (rozłącza obwód przy otwarciu)
• Styk normalnie otwartym NO.: jedynie do wskazania statusu położenia (sygnalizowanie), w tym przypadku kontakt NC może być używany równocześnie, ale jedynie w funkcji sygnalizatora stanu.
