Specyfikacja
Materiał
- Korpus zawiasu: Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat.
- System blokujący/odblokowujący: technopolimer na bazie żywicy acetalowej (POM)

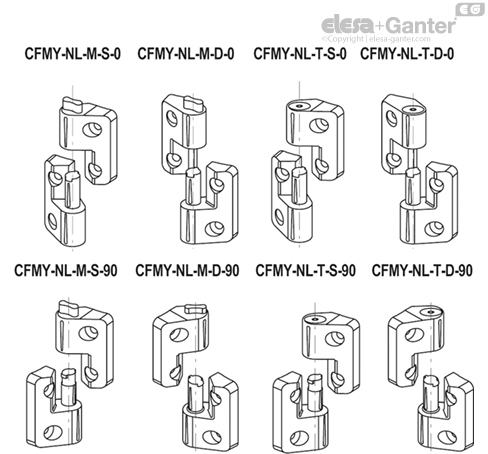

Wykonania standardowe
Otwory przelotowe pod śruby z łbem stożkowym.

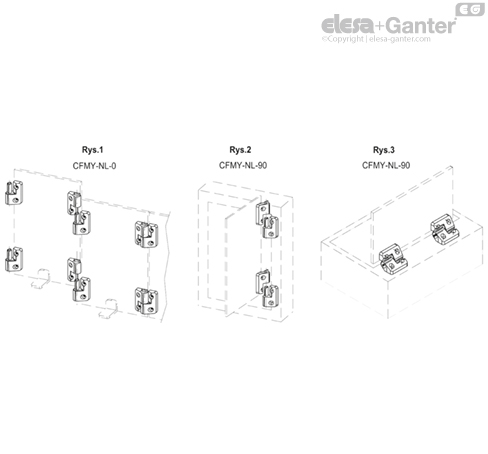

Kąt łączenia 0 stopni: zawias odpowiedni do szybkiego tworzenia przegrody lub ochronnej ściany obwodowej, którą można szybko zmodyfikować i przenieść (Rys. 1).

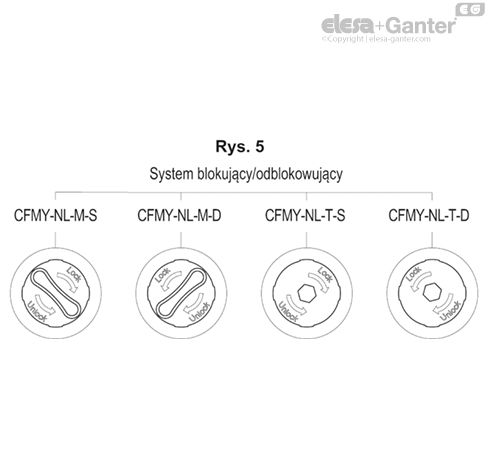

System blokujący/odblokowujący obsługiwany pokrętłem:

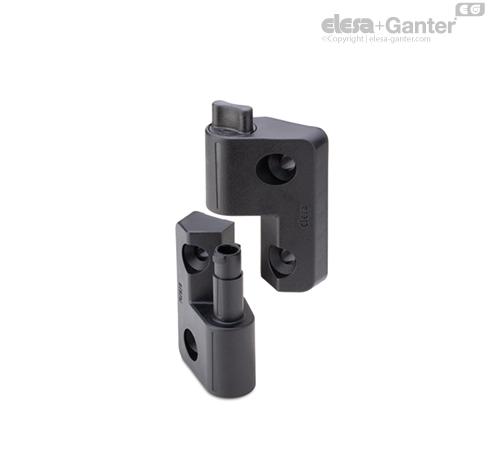

- CFMY-NL-M-S-0: sworzeń obrotowy na lewym skrzydle korpusu.
- CFMY-NL-M-D-0: sworzeń obrotowy na prawym skrzydle korpusu.
System blokujący/odblokowujący obsługiwany kluczem sześciokątnym (imbus):
- CFMY-NL-T-S-0: sworzeń obrotowy na lewym skrzydle korpusu.
- CFMY-NL-T-D-0: sworzeń obrotowy na prawym skrzydle korpusu.
Kąt łączenia 90 stopni: zawias odpowiedni do montażu/demontażu drzwi na konstrukcji (Rys. 2).
System blokujący/odblokowujący obsługiwany pokrętłem:
- CFMY-NL-M-S-90: sworzeń obrotowy na lewym skrzydle korpusu.
- CFMY-NL-M-D-90: sworzeń obrotowy na prawym skrzydle korpusu.
System blokujący/odblokowujący obsługiwany kluczem sześciokątnym (imbus):
- CFMY-NL-T-S-90: sworzeń obrotowy na lewym skrzydle korpusu.
- CFMY-NL-T-D-90: sworzeń obrotowy na prawym skrzydle korpusu.
Informacje
Zakres obrotu (wartość przybliżona)

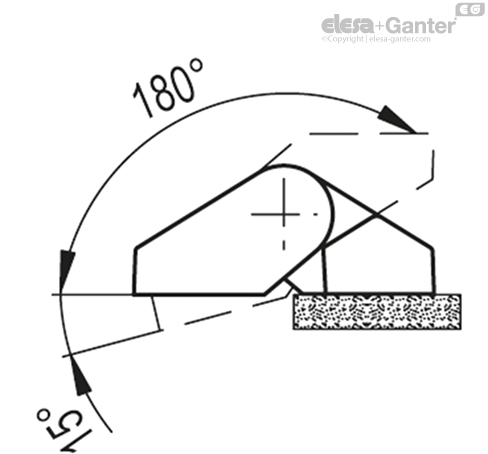

Maks. 195°, pomiędzy 0° i -15° oraz pomiędzy 0° i 180° (0° = pozycja, w której dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie).
Nie należy przekraczać kąta obrotu, aby nie przekroczyć wytrzymałości mechanicznej zawiasów.
Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne.
Właściwości i zastosowania
Zawias CFMY-NL jest przeznaczony do demontowalnych drzwi i posiada mechaniczną blokadę, którą można aktywować za pomocą klucza sześciokątnego lub pokrętła. Mechanizm blokuje możliwość osiowego ruchu obydwu skrzydeł zawiasu, uniemożliwiając w ten sposób przypadkowe podniesienie lub wysunięcie drzwi.

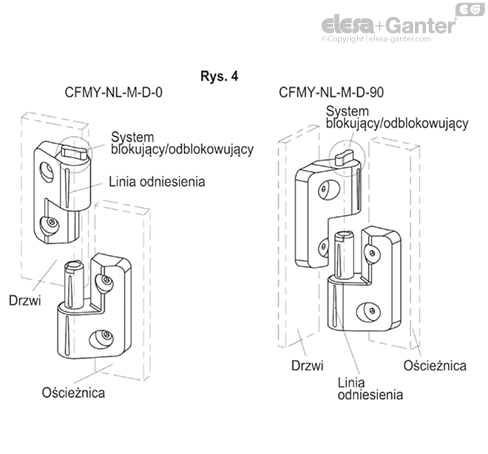

W związku z tym możliwe jest również stosowanie tych elementów na drzwiach z zawiasami w osi poziomej (typu włazowego), uniemożliwiając wypadnięcie nawet podczas przypadkowego otwarcia (Rys. 3).
| Testy obciążeniowe | Siła osiowa* | SIŁA PROMIENIOWA | SIŁA PRZY ZGIĘCIU 90° |
 |  |  |
| Oznaczenie | Maksymalne obciążenie robocze
Sa [N] | Maksymalne obciążenie robocze
Sr [N] | Maksymalne obciążenie robocze
S90 [N] |
| CFMY.60-NL | 500 | 700 | 700 |
Maksymalne obciążenie robocze to wartość powyżej której, materiał może ulec uszkodzeniu. Należy więc dobrać odpowiedni współczynnik bezpieczeństwa, adekwatny do danej aplikacji.
* w kierunku przeciwnym do kierunku łączenia obu skrzydeł zawiasu
