Specyfikacja
Wykonania
- Typ DK: wkładka pod klucz o profilu trójkątnym
- Typ VK: wkładka pod klucz o profilu kwadratowym
- Typ SCH: wkładka z nacięciem pod wkrętak płaski
- Typ SK: z pokrętłem motylkowym
- Typ SCK: z pokrętłem motylkowym, zamykanie kluczem patentowym (zamki o tej samej numeracji)
- Typ SC: klucz (zamki o tym samym numerze)
Korpus zamka
Odlew z cynku
Pierścień czołowy chromowany
Pierścień czołowy z powierzchnią pokrytą żywicą epoksydową
Kolor czarny, RAL 9005, wykończony na mat SW
Pokrętło motylkowe
Odlew z cynku
Powierzchnia pokryta żywicą epoksydową
Kolor czarny, RAL 9005, wykończony na mat
Klucz
Niklowany, z rękojeścią z tworzywa
Pozostałe elementy
Stal ocynkowana, pasywacja niebieska
Stopień ochrony IP 65
Typ DK / VK / SCH / SK
Informacje
Zamki GN 115.1 mają mniejsze wymiary niż standardowe zamki GN 115-WOE-ZD, GN 115-WSK-ZD, GN 115-WOE-L, GN 115-WOE-SST lub GN 115-WSK-SST co czyni je idealnymi do zastosowań w miejscach o ograniczonej przestrzeni lub wymagających dyskretnego wyglądu.
Zapewniają zamknięcie poprzez ich obrócenie, które jest ograniczone do 90° i powoduje ustawienie rygla w pozycji zablokowanej za ościeżnicą. Rygiel zamka ma specjalnie wyprofilowaną końcówkę w celu łatwiejszego zamykania.
Rygle zamków dostępne są o różnym odgięciu odpowiadającemu długości A o 7,5 / 13,5 mm oraz 19,5 mm.
Zamki zamykane kluczem patentowym (typy SCK i SC) dostarczane są z 2 kluczami. Klucz może być wyciągnięty w obu skrajnych położeniach. Zamek jest standardowy, dzięki czemu można go otworzyć tym samym kluczem.
Zamki GN 115.1 dostarczane są z niezamontowanym ryglem (wyjątkiem jest typ SC).
Budowa i sposób montażu

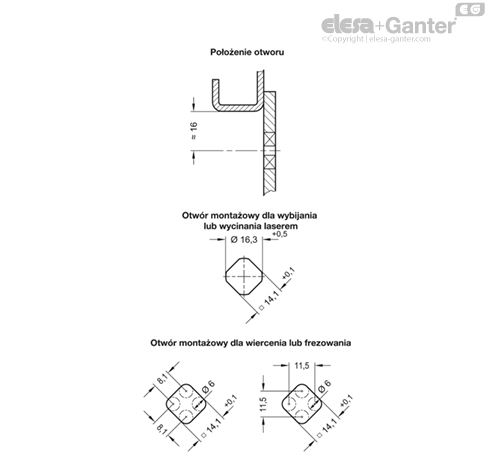

Przed montażem należy wykonać w drzwiach, pokrywie lub włazie otwór wg załączonego schematu.
Po zamontowaniu rygla na korpusie, zamek wkłada się przez otwór montażowy od przodu. Nakrętkę sześciokątną można następnie nasunąć na rygiel od tyłu i przykręcić.
W seryjnej produkcji wymagany otwór montażowy jest wykonywany zwykle poprzez wybijanie lub wycinanie laserem.
Otwór montażowy może być wykonany także poprzez wiercenie lub wyfrezowanie.
Dla krótkich serii do wykonania otworu montażowego w blachach stalowych o grubości poniżej 2 mm możliwe jest użycie przebijaka GN 123 jest zalecane.
