GN 115-WOE-SST-PA Zamki z elementami obsługowymi z tworzywa sztucznego

Zamki GN 115-WOE-SST zapewniają zamknięcie poprzez ich obrócenie, które jest ograniczone do 90° i powoduje ustawienie rygla w pozycji zablokowanej za ościeżnicą. Rygiel zamka ma specjalnie wyprofilowaną końcówkę w celu łatwiejszego zamykania. Dzięki zastosowaniu stali nierdzewnej zamki są optymalnie przystosowane do pracy w środowiskach korozyjnych.

Rygle zamków są dostępne z różnymi kątami odgięcia, w zakresie ryglowania dla wymiaru A od 6 do 50 mm oraz od 6 do 28 mm (wersja A4).

Zamki GN 115-WOE-SST dostarczane są z niezamontowanym ryglem.

• Ochronne płytki prowadzące GN 120.2

• Wewnętrzne dźwignie obsługowe GN 120.3

• Przebijak GN 123

• Lista modeli zamków

• ISO-Podstawowe tolerancje

• Stopień ochrony IP

• Właściwości tworzyw

• Właściwości stali nierdzewnej

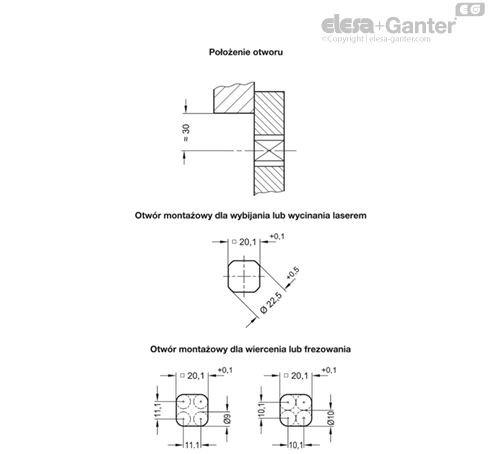

Przed montażem należy wykonać w drzwiach, pokrywie lub włazie otwór wg załączonego schematu.

Po zamontowaniu rygla na korpusie, zamek wkłada się przez otwór montażowy od przodu. Nakrętkę sześciokątną można następnie nasunąć na rygiel od tyłu i przykręcić.

W seryjnej produkcji wymagany otwór montażowy jest wykonywany zwykle poprzez wybijanie lub wycinanie laserem.

Otwór montażowy może być wykonany także poprzez wiercenie lub wyfrezowanie.

Dla krótkich serii do wykonania otworu montażowego w blachach stalowych o grubości poniżej 2 mm możliwe jest użycie przebijaka GN 123 jest zalecane.
