Specyfikacja
Materiał
Technopolimer na bazie poliamidu (PA), kolor szary.
Wykonania standardowe

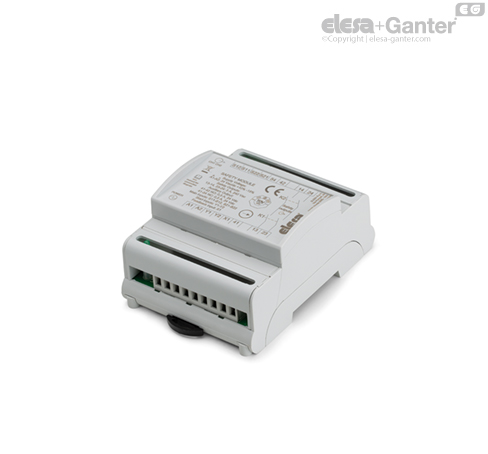

Jednostka sterująca do układów bezpieczeństwa kategorii 3 i 4.
- CN-SFT.115: wymiary standardowe
- CN-SFT.46: wymiary zmniejszone
Standardowa konfiguracja styków:
- NO-NC: 1 styk NO + 1 styk NC
Informacje
Właściwości i zastosowania
CN-SFT można stosować w połączeniu z następującymi produktami firmy Elesa+Ganter:
Jednostka sterująca CN-SFT jest w stanie sterować stanem dwóch styków (takich jak: magnetyczno-kontaktronowe czujniki bezpieczeństwa, przyciski awaryjne, mechaniczne wyłączniki bezpieczeństwa, blokady zabezpieczające osłon ruchomych): wyjście aktywuje się poprzez naciśnięcie i puszczenie przycisku START (resetowanie) tylko w przypadku rozwarcia styku NO i zwarcia styku NC (wersja NO-NC) lub tylko w przypadku zwarcia dwóch styków NC (wersja NC-NC).
Przełączenie choćby tylko jednego styku wejściowego skutkuje zadziałaniem układu bezpieczeństwa, czyli przełączeniem wyjść bezpieczeństwa w stan otwarty i uniemożliwieniem ich ponownego zwarcia, nawet po nowym przełączeniu styku i naciśnięciu przycisku START (resetowanie).
| Tabela diod |
|---|
| Funkcja | LED | Kolor | Stan |
| Zasilanie | PWR | Zielony | on |
| Wyjścia 13–14 i 23–24: OTWARTE | CH1 - CH2 | Zielony – Zielony | off - off |
| Wyjście 41–42: OTWARTE |
| Wyjście 41–54: ZAMKNIĘTE |
| Wyjścia 13–14 i 23–24: ZAMKNIĘTE | CH1 - CH2 | Zielony – Zielony | on - on |
| Wyjście 41–42: ZAMKNIĘTE |
| Wyjście 41–54: OTWARTE |
Podłączenie elektryczne
Model CN-SFT.115-2NC i model CN-SFT.46-2NC
UWAGA: styk, który jest normalnie zamknięty, gdy osłona jest zamknięta, uważa się za wejście NC.
Model CN-SFT.115-1NC+1NO i model CN-SFT.46-1NC+1NO
UWAGA: styk, który jest normalnie zamknięty, gdy osłona jest zamknięta, uważa się za wejście NC. Styk, który jest normalnie otwarty, gdy drzwi są zamknięte, uważa się za wejście NO..
