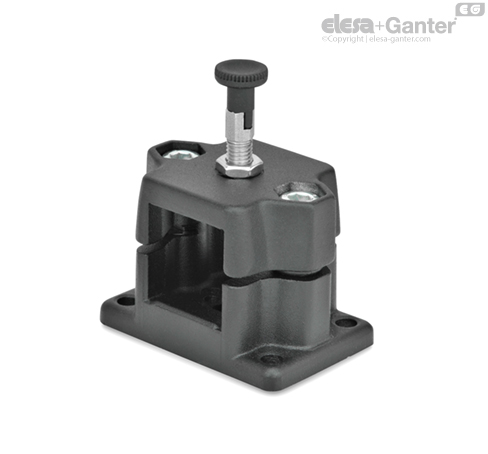

GN 147.7-R Łączniki z płytą boczną i blokadą przesuwu z trzpieniem ustalającym

Łączniki z płytą boczną i blokadą przesuwu GN 147.7 umożliwiają szybką i łatwą zmianę pozycji pomiędzy otworami wykonanymi wzdłuż profilu kwadratowego. Wymagane otwory dla typu R lub D mogą zostać wykonane samodzielnie przez użytkownika (zgodnie z instrukcjami projektowymi) lub można je zamówić jako gotowe rury konstrukcyjne z otworami blokującymi GN 990.1 .

Jeżeli mocowanie ma być wykonane szybko i bez użycia dodatkowych narzędzi wówczas śruby z łbem walcowym w punktach z można zastąpić odpowiednim zestawem zaciskowym  GN 911  wymienione w tabeli jako akcesoria.

Tuleje centrujące w otworach przelotowych eliminują luz osiowy pomiędzy górną i dolną częścią korpusu łącznika.

Łączniki z płytą boczną i blokadą przesuwu GN 147.7 są dostarczane z niezamontowanymi trzpieniami ustalającymi (typ R) lub zatrzaskami kulkowymi (typ D). Łączniki typ G posiadają otwór z gwintem do niestandardowych zastosowań.

• Dźwignia nastawna GN 911

• Właściwości stali nierdzewnej

Wymiary łączników są zaprojektowane dla rur konstrukcyjnych  GN 990. Otwory blokujące (B lub S) mogą zostać wykonane samodzielnie przez użytkownika zgodnie z wymiarami podanymi w tabeli.

Profile z otworami ustalającymi mogą być zamawiane jako standardowy produkt serii GN 990.1  cięte pod określony wymiar i gotowe do montażu.
