Specyfikacja
Stopka dociskowa
Tworzywo, poliacetal (POM)
- Temperatura pracy do +80°C
- Czarny, wykończony na mat
Trzpień gwintowany
Klasa wytrzymałości 5.8
Powierzchnia oksydowana na czarno
- Stal nierdzewna AISI 303 NI
Stopka dociskowa
Stal nierdzewna AISI 303
- Temperatura pracy do +200°C
Trzpień gwintowany
Stal nierdzewna AISI 303 NV
Informacje

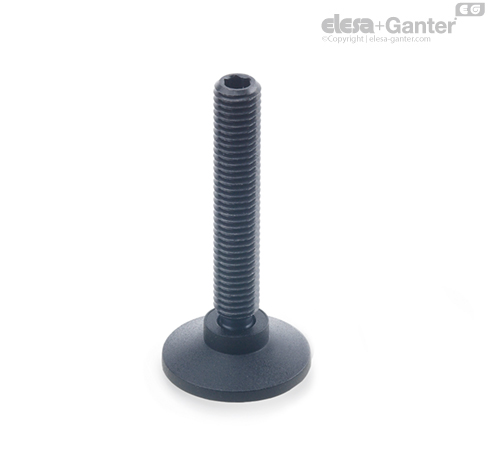

Stopy wahliwe z przegubem kulowym GN 638 służą do posadowienia i poziomowania urządzeń lub do dociskania i mocowania.
Stopka dociskowa z tworzywa chroni delikatne powierzchnie przed uszkodzeniami. Wersje NI i NV ze stali nierdzewnej za sprawą zastosowanych materiałów są rekomendowane do bardziej agresywnych środowisk.
W połączeniu ze stopką dociskową, główka dociskowa tworzy przegub kulowy, który dostosowuje się zarówno do nierównych powierzchni montażowych, jak i tych, które nie są prostopadłe do osi śruby. Zapobiega również przenoszeniu ruchu obrotowego na powierzchnię dociskową podczas mocowania.
Stopy wahliwe z przegubem kulowym są dostarczane niezmontowane. Główkę dociskową trzpienia gwintowanego można łatwo wcisnąć w stopkę dociskową i w razie potrzeby ponownie wyjąć. Średnica kuli d3 jest mniejsza niż średnica rdzenia gwintu, dzięki czemu trzpień gwintowany może być wkręcany od strony główki dociskowej.
Podane wartości obciążeń statycznych mają wyłącznie charakter orientacyjny; w zależności od zastosowania należy dodatkowo uwzględnić odpowiedni współczynnik bezpieczeństwa.
