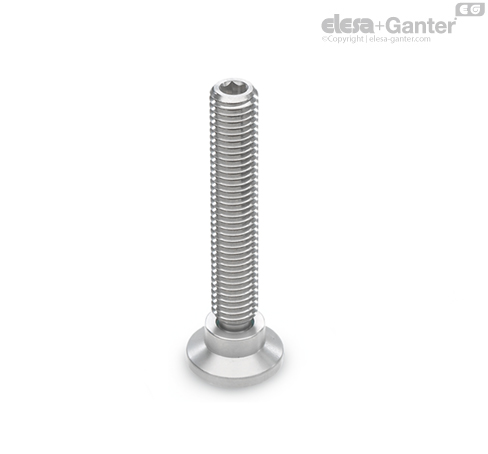

GN 638-NV Stopy wahliwe z przegubem kulowym Trzpień gwintowany ze stali nierdzewnej, stopka dociskowa ze stali nierdzewnej

Stopy wahliwe z przegubem kulowym GN 638 służą do posadowienia i poziomowania urządzeń lub do dociskania i mocowania.

Stopka dociskowa z tworzywa chroni delikatne powierzchnie przed uszkodzeniami. Wersje NI i NV ze stali nierdzewnej za sprawą zastosowanych materiałów są rekomendowane do bardziej agresywnych środowisk.

W połączeniu ze stopką dociskową, główka dociskowa tworzy przegub kulowy, który dostosowuje się zarówno do nierównych powierzchni montażowych, jak i tych, które nie są prostopadłe do osi śruby. Zapobiega również przenoszeniu ruchu obrotowego na powierzchnię dociskową podczas mocowania.

Stopy wahliwe z przegubem kulowym są dostarczane niezmontowane. Główkę dociskową trzpienia gwintowanego można łatwo wcisnąć w stopkę dociskową i w razie potrzeby ponownie wyjąć. Średnica kuli d₃ jest mniejsza niż średnica rdzenia gwintu, dzięki czemu trzpień gwintowany może być wkręcany od strony główki dociskowej.

Podane wartości obciążeń statycznych mają wyłącznie charakter orientacyjny; w zależności od zastosowania należy dodatkowo uwzględnić odpowiedni współczynnik bezpieczeństwa.
