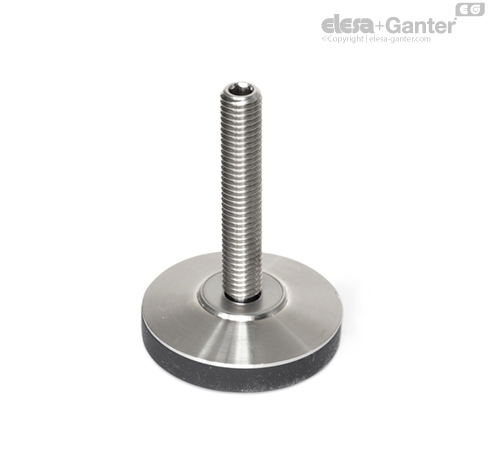

GN 6311.6-R Stopy niewahliwe z podkładką z tworzywa, nieśliska

Stopy wahliwe GN 6311.6 są stosowane do posadowienia i poziomowania różnych urządzeń i przyrządów.

Główka wkręta d₃ ma mniejszą średnicę od średnicy gwintu, dzięki czemu wkręt może być wkręcany w otwór od strony główki. Podstawa mocowana jest na wkręcie zatrzaskowo. Wkręt dociskowy wsuwa się w gniazdo podstawy pod kątem w taki sposób, aby główka była skierowana w stronę rozcięcia pierścienia sprężystego. W takim ułożeniu dociska się wkręt do pierścienia stopniowo ją wyprostowując, aż do momentu zatrzaśnięcia w gnieździe podstawy.

Podane w tabeli wartości obciążeń statycznych odnoszą się do obciążenia czysto prostopadłego w stosunku do podstawy stopy wahliwej. Ponieważ w praktyce często występują dodatkowe momenty gnące lub obciążenia ukośne, prowadzące do zmniejszenia nośności, dlatego należy je odpowiednio uwzględnić przy projektowaniu.

• Dane dotyczące wytrzymałości śrub / nakrętki

• Właściwości tworzyw

• Właściwości stali nierdzewnej
