Specyfikacja
Wykonania

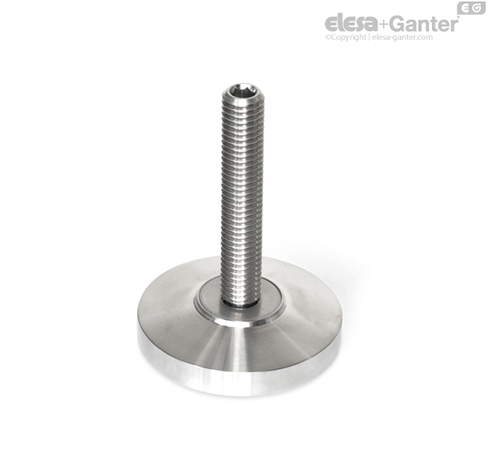

- Typ N: bez nakładki z tworzywa
- Typ G: z podkładką z tworzywa, śliska
- Typ R: z podkładką z tworzywa, nieśliska
Stopa do maszyn / Śruba
Stal nierdzewna AISI 304
Sprężyna ustalająca
Stal nierdzewna AISI 301
Technopolimer (poliacetal POM)
Biały perłowy RAL 9001
Elastomer (TPE)
Twardość ≈ 75 Shore A
Czarny
Informacje
Stopy wahliwe GN 6311.6 są stosowane do posadowienia i poziomowania różnych urządzeń i przyrządów.
Główka wkręta d3 ma mniejszą średnicę od średnicy gwintu, dzięki czemu wkręt może być wkręcany w otwór od strony główki. Podstawa mocowana jest na wkręcie zatrzaskowo. Wkręt dociskowy wsuwa się w gniazdo podstawy pod kątem w taki sposób, aby główka była skierowana w stronę rozcięcia pierścienia sprężystego. W takim ułożeniu dociska się wkręt do pierścienia stopniowo ją wyprostowując, aż do momentu zatrzaśnięcia w gnieździe podstawy.
Podane w tabeli wartości obciążeń statycznych odnoszą się do obciążenia czysto prostopadłego w stosunku do podstawy stopy wahliwej. Ponieważ w praktyce często występują dodatkowe momenty gnące lub obciążenia ukośne, prowadzące do zmniejszenia nośności, dlatego należy je odpowiednio uwzględnić przy projektowaniu.
