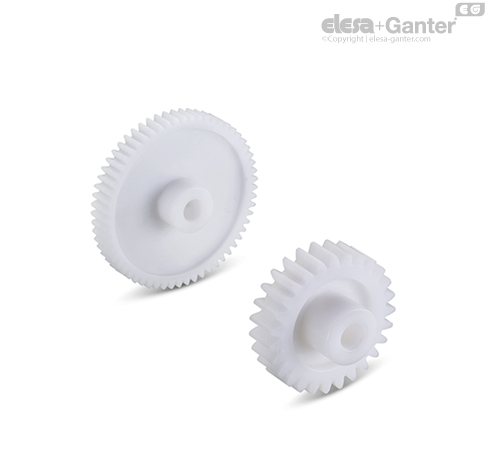

ZCP-1.5 Koła zębate Moduł 1.5

Właściwości

Podane w tabelach wartości momentów skręcających określone zostały dla prędkości obrotowych pomiędzy 0 a 150 [obr/min]. W zależności od smarowania, temperatury, współpracy z innymi materiałami, czy intensywności użytkowania, wartości momentu skręcającego może ulec zmianie.

Doskonałe właściwości ślizgowe, zmniejszony współczynnik tarcia i wysoka odporność na zużycie sprawiają, że produkt ten nadaje się do wysokich prędkości obrotowych (powyżej 1000 obr./min), nawet przy braku smarowania.

Technopolimer na bazie żywicy acetalowej sprawia, że produkt nadaje się do stosowania w sektorze spożywczym, w wilgotnym środowisku i gwarantuje wysoką odporność na czynniki chemiczne, w tym wiele rozpuszczalników.

Dane techniczne

Patrz: Elementy przekładni.

Wykonania specjalne na życzenie

• Piasta z gwintowanym wkrętem dociskowym

• Piasta z otworem z rowkiem wpustowym zgodnie z UNI 6604

Montaż

Przy parowaniu dwóch kół zębatych należy uwzględnić odpowiedni luz dodatni .

Dla modułów 0,5 – 0,7 – 1,0 – 1,25 – 1,5 zalecana jest tolerancja (+0,03 +0,1). Dla modułów 2,0 – 3,0 zalecana jest tolerancja (+0,08 +0,3).

Gładki otwór H10 umożliwia montaż koła na wale. W przypadku zastosowań z niskimi momentami obrotowymi, montaż poprzez otwór i rowek wpustowy nie są konieczne, ponieważ wystarczy montaż na wkręt dociskowy. Nie zaleca się powiększania otworu o więcej niż 2 mm w stosunku do średnicy podanej w tabelach, aby uniknąć pęknięć materiału.
