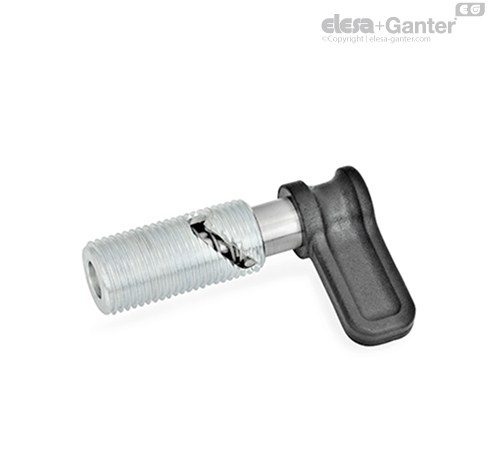

GN 712.1-S Trzpienie ustalające z dźwignią z zabezpieczoną blokadą, bez przeciwnakrętki

Trzpienie ustalające z dźwignią GN 712.1 są rekomendowane do zastosowań, w których trzpień ma się wysuwać sporadycznie. Obrót dźwigni o 90° lub 120° w lewo wymusza ruch kołka prowadzącego wzdłuż wyfrezowania, co w efekcie wywołuje osiowe przesunięcie trzpienia względem korpusu. Następnie trzpień zostaje wysunięty.

W zależności od typu, trzpień wraca automatycznie do poprzedniej pozycji dzięki sprężynie dociskowej (typ A), pozostaje w pozycji odwiedzionej (Typ R), jest zabezpieczony przed przypadkowym zwolnieniem (typ S). W wersji z zabezpieczeniem, by ponownie przesunąć trzpień, konieczne jest dodatkowe naciśnięcie dźwigni.
