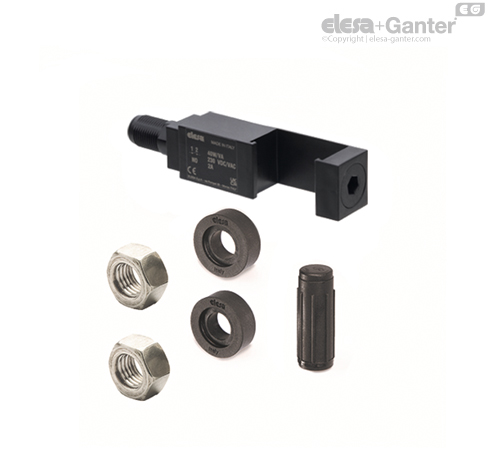

SLCK-KN Zestawy do elektrycznej kontroli poziomu cieczy Z wtykiem męskim M12 do zastosowań w temperaturze sięgającej 80°C

Uchwyt czujnika

Czarny wodoszczelny korpus z technopolimeru na bazie poliamidu (PA). Wbudowany czujnik zbliżeniowy (kontaktron) z dwoma przewodami, wyprowadzonymi do złącza dwupinowego.

Uchwyt może być przesuwany wzdłuż osi wskaźnika i blokowany w wymaganym położeniu za pomocą wkręta z technopolimeru (w komplecie).

Układ styków czujnika

Określenia NO i NC (początkowy stan czujników kontaktronowych) oznaczają stan styku elektrycznego przy pełnym zbiorniku, kiedy pływak znajduje się nad czujnikiem (Rys. 1).

• NC: obwód elektryczny zamyka się, gdy pływak przejdzie przez czujnik podczas napełniania zbiornika. Obwód elektryczny otwiera się, gdy pływak przejdzie przez czujnik na etapie opróżniania zbiornika.

• NO: obwód elektryczny otwiera się, gdy pływak przejdzie przez czujnik podczas napełniania zbiornika. Obwód elektryczny zamyka się, gdy pływak przejdzie przez czujnik na etapie opróżniania zbiornika.

Pływak

Technopolimer na bazie polipropylenu (PP), maksymalna temperatura pracy 80° C lub na bazie poliamidu (PA), maksymalna temperatura pracy 120° C, odporne na związki chemiczne, kolor czarny.

Pływak zawiera element magnetyczny przeznaczony do aktywacji styku elektrycznego. Gdy pływak osiąga poziom interwencji ustawiony przez użytkownika, poprzez odpowiednie umiejscowienie uchwytu czujnika wzdłuż osi wskaźnika, styk elektryczny jest aktywowany.

Maks. ciśnienie robocze 2 bary (praca z olejem)

Tuleje dystansowe

Z technopolimeru na bazie poliamidu (PA). Istotne w przypadkach, kiedy zbiornik jest wykonany z materiału ferromagnetycznego, w celu uniknięcia wzajemnego oddziaływania pomiędzy magnesem a metalową ścianką zbiornika.

Wtyk męski

• Złącze DIN 43650C, ze wzmocnionego włóknami szklanymi technopolimeru na bazie poliamidu (PA), kolor czarny.

• Wtyk 4-pinowy M12x1, z gwintem ze wzmocnionego włóknami szklanymi technopolimeru na bazie poliamidu (PA), certyfikowanego jako samogasnący wg normy UL-94-V0, kolor czarny wykończony na mat.

Wskazówki dotyczące montażu patrz Ostrzeżenia.

Wtyk żeński (tylko do złącza DIN 43650C)

Z wbudowanym dławikiem i gniazdem dla uchwytu styków. Frontowe lub boczne wyprowadzenie przewodów. Zapewnia odporność na kurz i wodę (stopień ochronny IP 65 zgodnie z tabelą EN 60529), którą można zwiększyć podczas instalacji poprzez odpowiednią regulację.

Pierścień uszczelniający z gumy syntetycznej NBR.

Zestaw

Zestaw zawiera jeden lub dwa uchwyty czujnika, pływak, 4 O-ringi (2 z FKM dla HCK-GL i 2 z NBR dla HCK), dwie podkładki dystansowe i dwie nakrętki M12 UNI 5589 ze stali nierdzewnej AISI 316.

W zależności od wysokości wskaźnika kolumnowego możliwe jest zastosowanie więcej niż jednego zestawu, do uzyskania elektrycznej kontroli różnych poziomów cieczy.

Wykonania standardowe

Do zastosowań w temperaturach do 80° C: pływak z technopolimeru na bazie polipropylenu (PP).

• SLCK-NO: czujnik elektryczny ze stykiem normalnie otwartym.

• SLCK-NC: czujnik elektryczny ze stykiem normalnie zamkniętym.

• SLCK-NO-NC: jeden czujnik elektryczny ze stykiem normalnie otwartym i jeden z normalnie zamkniętym.

• SLCK-NC-NC: z dwoma czujnikami elektrycznymi ze stykami normalnie zamkniętymi.

• SLCK-NO-NO: z dwoma czujnikami elektrycznymi ze stykami normalnie otwartymi.

Do zastosowań w temperaturach do 120°C: pływak z technopolimeru na bazie poliamidu (PA).

• SLCK-HT-NO: obwód elektryczny normalnie otwarty.

• SLCK-HT-NC: czujnik elektryczny ze stykiem normalnie zamkniętym.

• SLCK-HT-NO-NC: jeden czujnik elektryczny ze stykiem normalnie otwartym i jeden z normalnie zamkniętym.

• SLCK-HT-NC-NC: z dwoma czujnikami elektrycznymi ze stykami normalnie zamkniętymi.

• SLCK-HT-NO-NO: z dwoma czujnikami elektrycznymi ze stykami normalnie otwartymi.

• KN: przyrostek, który należy dodać w przypadku wersji z wtykiem męskim M12
