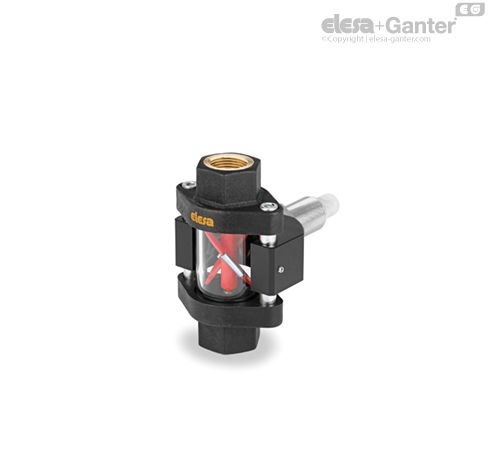

Specyfikacja
Zaślepki końcowe i uchwyt na czujnik
Technopolimer na bazie polipropylenu (PP), kolor czarny, wykończony na mat.
Oś i wirnik
Technopolimer na bazie polipropylenu (PP), kolor czerwony. Zaciski ze stali nierdzewnej AISI 304 aktywujące czujnik.
Rurowe okno
Szkło borokrzemowe o wysokiej odporności nadaje się także do stosowania z roztworami na bazie glikolu.
Czujniki
Czujnik indukcyjny z niklowanego mosiądzu
Pręty łączące wsporniki
AISI 316L stal nierdzewna.
Pierścienie uszczelniające
Guma syntetyczna NBR.
Wykonania standardowe
Mosiężne piasty z gwintem cylindrycznym zgodnie z UNI ISO 228/1.
Maksymalna temperatura pracy ciągłej
100°C.
| Czujniki | Indukcyjny |
| System zasilania | 10 – 30 Vcc |
| Zasilanie | 10 mA |
| Maks. obciążenie | 200 mA |
| Ochrona krótkoobwodowa | Tak |
| Ochrona przed odwróceniem biegunów | Tak |
| Wyjście | PNP |
| Złącze | M12x1, 4-pinowe |
| Klasa szczelności | IP67 |
Informacje
Właściwości i zastosowania
Wskaźnik może być montowany w dowolnym położeniu.
W przypadku montażu na sztywnych przewodach, zaleca się zamontowanie wskaźnika idealnie w ich osi.
Wskaźnik może być stosowany przy przepływie cieczy w obu kierunkach o lepkości poniżej 30cSt.
Aby umożliwić obracanie śmigła, niezbędny jest minimalny przepływ, w zależności od typu i lepkości cieczy.
Gdy zostanie osiągnięty minimalny przepływ, wirnik zaczyna obracać się z odpowiednią prędkością.
Czujnik indukcyjny, całkowicie oddzielony od obszaru, w którym przepływa ciecz, odczytuje przemieszczanie dwóch zacisków metalowych zamontowanych na wirniku, dostarczając zmianę częstotliwości, którą po połączeniu do PLC można przekształcić w odczyt przepływu.
Instrukcja montażu
W celu zapewnienia prawidłowej pracy wirnika, należy umyć i wypłukać obwód, aby wyeliminować wszelkie cząstki zawarte w cieczy.
Ponieważ obecność pęcherzyków powietrza w płynie może spowodować błędne odczyty, zaleca się montaż wskaźnika przed zaworami i / lub innymi elementami, które mogą tworzyć kawitacje.
Właściwości elektryczne
Zakres pomiaru
Całkowity zakres pomiarowy Q1 wskazuje zakres między minimalną i maksymalną wartością przepływu, w którym czujnik zapewnia odczyt.
W nieliniowym zakresie pomiarowym Q2 czujnik indukcyjny zapewnia sygnał, którego nie można uznać za dokładny, ponieważ obrót wirnika nie jest stały.
W liniowym zakresie pomiarowym Q3 impulsy zapewniają pomiar o dokładności ± 3%.
Zużycie wirnika i utrata ciśnienia zwiększają przepływ Q4 powyżej maksimum.
Impulsy na litr podane w tabeli przedstawiają wartości zmierzone przy temperaturze wody 20°C i odnoszą się do średnich wartości testowanych z różnymi czujnikami, aby osiągnąć dokładniejszą wartość pomiarową. W porównaniu z wartością mierzoną za pomocą wody, liniowa funkcja częstotliwości przepływu może różnić się o ± 10% w zależności od gęstości użytej cieczy lub jej temperatury.
Dlatego zaleca się, aby wykonać kalibrację dla każdego typu użytej cieczy. Powtarzalność pomiaru wynosi ± 3%, w odniesieniu do częstotliwości skali.
