Specyfikacja
Materiał
Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na połysk.
Zaślepka
ECA-IZN.381: technopolimer na bazie żywic acetalowych (POM), w jednym z kolorów Elecolors, montaż na wcisk, demontaż przez naciśnięcie na zewnętrzną krawędź (oryginalne wzornictwo ELESA).
Dostępne także jako akcesoria sprzedawane oddzielnie (patrz tabela).
Na powierzchni zaślepki mogą być nadrukowane w różnych kolorach: napisy, znaki, symbole graficzne, itp.
Wykonania standardowe
Wtopka stalowa, oksydowana na czarno, z otworem rozwiercanym standardowo w tolerancji H7.
Montaż za pomocą poprzecznego wkręta dociskowego, bez łba, z gniazdem sześciokątnym ze stali oksydowanej na czarno; dostarczany produkt jest zmontowany.
- IZN.381: pokrętło bez kryzy.
- IZN.381+K: pokrętło z kryzą z aluminium anodowanego na mat i z grawerowaną trójkątną czarną wskazówka.
- IZN.381+FGS: pokrętło z kryzą z aluminium anodowanego na mat i z grawerowaną czarną podziałką (oznaczenia i cyfry).
- FGS 10/40 = podziałka lewostronna (numeracja rośnie, gdy pokrętło jest przekręcane w prawo), skala od 0 do 9 (40 działek).
- FGS 10/100 = podziałka lewostronna (numeracja rośnie, gdy pokrętło jest przekręcane w prawo), skala od 0 do 9 (100 działek)
Dla innych rodzajów podziałek (patrz Skalowanie).
Akcesoria
Akcesoria

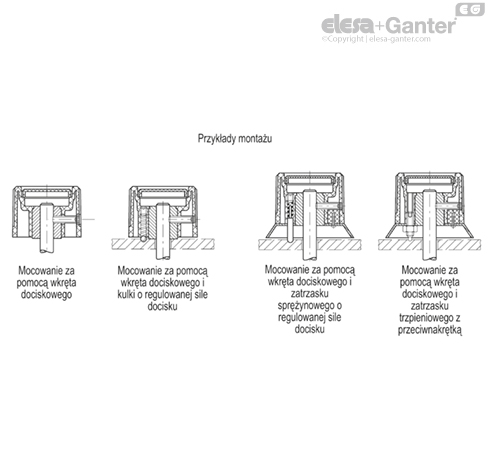

Kulka ze sprężyną do pozycjonowania, tylko dla pokręteł o średnicy D ≥ 48 mm (patrz kulka ze sprężyną) MS.).
Po wykonaniu dodatkowej obróbki (gwintowanie otworu d4) można zastosować np. zatrzaski kulkowe lub trzpieniowe GN 615 (do pokręteł bez kryzy) ewentualnie zatrzaski GN 616 (do pokręteł z kryzą). Po takiej modyfikacji regulację siły docisku elementu pozycjonującego będzie można wykonywać od górnej części pokrętła przez przelotowy, gwintowany otwór (pod zaślepką).
