Specyfikacja
- Typ A: ze wskaźnikiem trójkątnym
- Typ B: bez oznaczeń
- Typ S: ze skalą 0...9, w sumie 100 działek
- Typ KS: ze skalą specjalną
Element mocujący oraz tuleja
Stal
Powierzchnia oksydowana na czarno
Stal
Powierzchnia szlifowana i hartowana
Pierścień skalowy/pokrętło
Aluminium
- Podziałka/wskaźnik trójkątny do typu A/S/KS
- Na środku między dwoma otworami montażowymi
Informacje

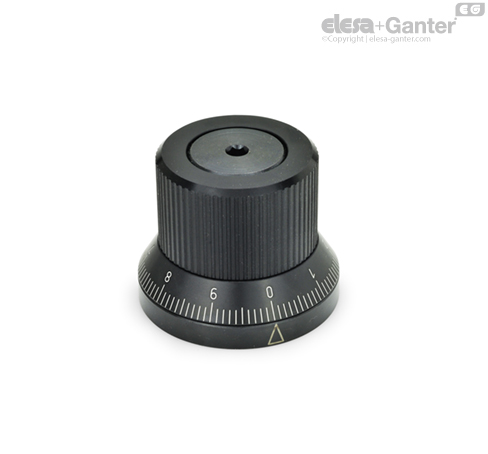

Mechanizmy pozycjonujące bezstopniowe GN 700 pozwalają na pokręcanie wałkiem w lewą i prawą stronę. Mechanizm pozycjonujący o maks. obciążeniu do 15 Nm blokuje wał w dowolnym położeniu.
Mechanizmy pozycjonujące zapobiegają niekontrolowanym ruchom wałka. Mechanizm blokujący zabezpiecza przed przypadkowym przeregulowaniem spowodowanym luzem lub wibracjami.
Skala i wskaźnik na pokrętle są odporne na ścieranie i łatwe do odczytania, dzięki wygrawerowanymznakom „w kolorze aluminium”, które kontrastują z czarną powierzchnią anodowaną.
Pokrętła przełączające oprócz standardowej podziałki (wykonanie S) mogą być dostarczane w wersji z dowolną podziałką (wykonanie KS).
Jeśli chodzi o projektowanie, numerację i kolejność numeracji skali, patrz "Jak zamówić grawerowanie" .
Oznaczenie
Bezluzowy, dwukierunkowy mechanizm blokady umożliwia swobodne obracanie wałkiem w obu kierunkach, a jednocześnie jego blokowanie w dowolnie nastawionej pozycji. Mechanizm nie powinien jednak być stosowany w aplikacjach narażonych na silne wibracje.
Korpus z tuleją służy do osadzenia mechanizmu na wałku za pomocą połączenia wpustowego.
Podstawa umożliwia zamocowanie mechanizmu do obudowy maszyny przy pomocy trzech śrub. Jest ona osadzona obrotowo na tulei, lecz wzajemny obrót jest blokowany poprzez układ dwóch wałeczków rozpartych sprężyną.
Pokrętło radełkowane posiadające dwa kołki zabierające jest osadzane obrotowo na tulei.
Pierścień skalowany zamocowany jest na stałe do tulei za pomocą dwóch wkrętów z łbem stożkowym.
Podczas obracania pokrętła w zależności od kierunku ruchu, jeden z jego kołków zabierających wypycha odpowiedni wałeczek z zakleszczenia, ściskając sprężynę mechanizmu blokady. Zwalnia to blokadę tulei względem podstawy mechanizmu pozycjonującego.
Drugi kołek zbierający ogranicza ruch drugiego wałeczka, równocześnie zapewniając precyzyjny obrót i prowadzenie tulei.
Puszczenie pokrętła powoduje ponowne rozepchanie wałeczków przez sprężynę i zablokowanie tulei względem podstawy.
Mechanizm ten umożliwia bezstopniową regulację pozycji wałka i jednoczesne blokowanie w ustalonej pozycji.
Mechanizmów pozycjonujących bezstopniowych nie używa się do wałków obracających się (napędzanych). Mechanizm nie może być także wykorzystywany jako podpora łożyskowa wałka.
Wskazówki dotyczące montażu
Aby zapewnić idealną pracę elementu, podstawa od GN 700 powinna być zamocowana prostopadle do osi wałka.
