GN 200-ST Mechanizmy pozycjonujące wrzeciona Stal

Mechanizmy pozycjonujące GN 200 zastępują i upraszczają skomplikowane mechanizmy pozycjonujące i zabezpieczające, takie jak: dźwignie ustalające, mechanizmy zatrzaskowe, trzpienie ustalające i inne elementy zabezpieczające.

Mechanizmy pozycjonujące oprócz standardowej podziałki (wykonanie AS) mogą być dostarczane w wersji z dowolnie wykonaną podziałką. W takich przypadkach zaleca się stosowanie wersji ze stali chromowanej, wykończonej na mat, ponieważ kontrast kolorów jest lepszy. (Wersja ze stali ST)

W ofercie są dostępne pokrętła o innych wymiarach, pokrętła z wygrawerowanymi laserowo indywidualnymi skalami, znakami, itp. patrz "Jak zamówić grawerowanie"  .

• Specjalne skalowanie patrz "Jak zamówić grawerowanie"

• ISO-Podstawowe tolerancje

• Właściwości stali nierdzewnej

Mechanizmy pozycjonujące mogą służyć do regulacji wałów lub wrzecion o kąt obrotu 6º (lub jego wielokrotność), a następnie zabezpieczyć je przed obrotem poprzez zazębienie.

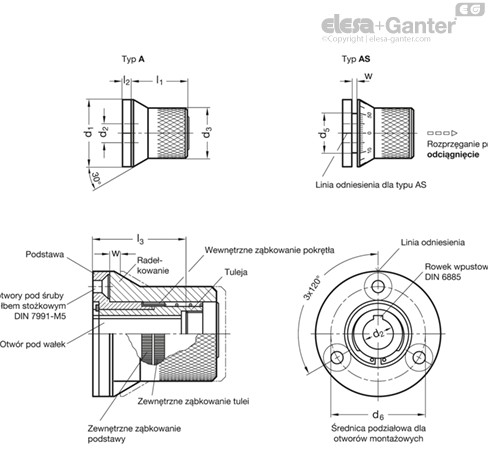

Mechanizm pozycjonujący jest samodzielną jednostką w którym wszystkie podzespoły zostały zamknięte w niewielkiej obudowie i składa się z trzech głównych części:

• Tulei połączonej z wałkiem na wpust lub poprzez kołek poprzeczny.

• Podstawy połączonej obrotowo z tuleją, montowanej na stałe do korpusu maszyny za pomocą trzech śrub M5 (np. DIN 7991-M5).

• Pokrętła radełkowanego umożliwiającego sprzęganie / rozprzęganie obrotowej tulei względem zamocowanej na stałe podstawy.

W pozycji spoczynku wewnętrzne ząbkowanie pokrętła (60 zębów) jest połączone z zewnętrznym ząbkowaniem podstawy i ząbkowaniem tulei (zamocowanej na wałku). Aby obrócić wałek, pokrętło musi zostać wysprzęglone względem nieruchomej podstawy przez jego odciągnięcie w kierunku osiowym. Po odciągnięciu pokrętło pozostaje zazębione już tylko z tuleją, umożliwiając jej obrót (wraz z zamocowanym na niej wałkiem). Obracając pokrętło radełkowane można teraz wyregulować wał.

• 60 zębów daje możliwość podziału pełnego obrotu na 2, 3, 4, 5, 6, 10, 12, 15, 20 i 30 równych części. W prosty sposób możemy tu również ograniczyć ilość pozycji blokowania, np. tylko co 120°. W tym celu do podstawy mocujemy odpowiedni kołek, który umożliwia zasprzęglenie mechanizmu tylko w pozycjach, dla których pokrętło ma wykonany współpracujący otwór (patrz przykład montażu). Otwór taki powinien być nieco większej średnicy niż kołek jako, że służy on jedynie do zgrubnego pozycjonowania. Precyzyjne pozycjonowanie realizowane jest poprzez zazębienia mechanizmu.

• Przy zamocowaniu mechanizmu na trzpieniu z gwintem, wykonanie ze skalą (typ AS) umożliwi precyzyjny odczyt pozycji (podział obrotu na 60 części), np. dla skoku gwintu 1,5mm 1 działka = 0,025mm

• Zazębienie zastosowane w mechanizmie zapewnia bardziej precyzyjne i odporne na zużycie blokowanie niż pojedyncze trzpienie ustalające.

• Do bardzo wysokich momentów obrotowych wymaganych do obrotu wałka zalecane jest stosowanie dźwigni przełączających GN 215. Mechanizmy GN 200 ze względu na dużą ilość drobnych zębów mogłyby ulec uszkodzeniu.

The size of numbers and length of graduations depend on the number of graduations, quantity of numbers and the scale ring diameter. Skale są grawerowane z laserową precyzją.
