RLT-AL

Profile do systemu ELEROLL

Właściwości i zastosowania

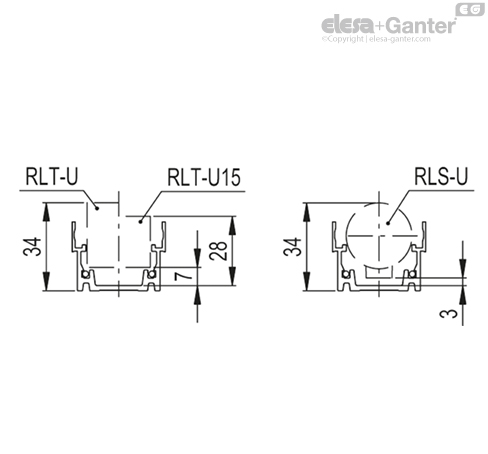

Profil może pomieścić do 11 listw rolkowych RTL-U, RLT-U15 lub listw kulowych RLS-U. Konstrukcja profilu pozwala na montaż zatrzaskowy rolek i kul bez potrzeby użycia śrub.

Profil zapewnia dużą odporność na zginanie pod obciążeniem i umożliwia tworzenie torów transportowych bez konieczności mocowania na dodatkowych profilach.

Wykonania specjalne na życzenie

Profile o długości innej niż wykonania standardowe (długość maksymalna 2970 mm).

Instrukcja montażu

Wywiercić należytą ilość otworów pod śruby dla odpowiedniej aplikacji i zamocować profil w konstrukcji podporowej za pomocą śrub.

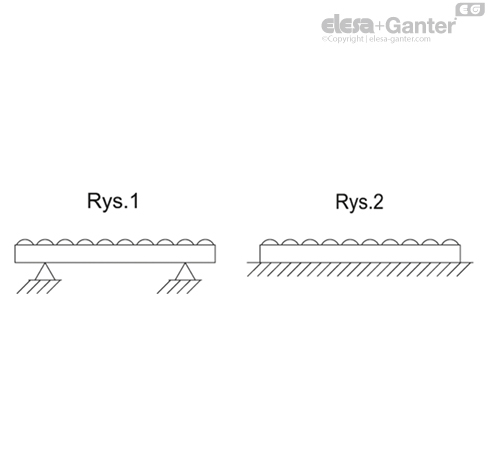

Profil może być zamocowany w dwóch punktach podparcia (Rys. 2) lub na całej długości profilu (Rys. 3).

Aby zapobiec zbieraniu się wody w profilu (np. w przypadku konieczności mycia maszyn wodą), sugerujemy zrobienie otworów drenażowych odpowiednich kształtów i rozmiarów w podstawie profilu.

Dane techniczne

Patrz: ELEROLL Modułowy system transportu.
