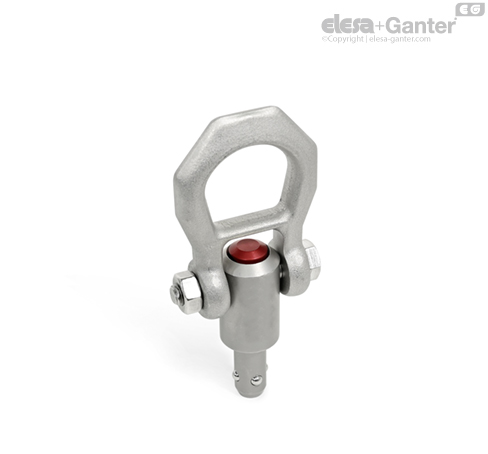

GN 1130-NI Trzpienie transportowe Stal nierdzewna

Trzpienie transportowe GN 1130 służą do szybkiego i łatwego podwieszania ciężkich elementów maszyn i narzędzi. Przez wciśnięcie czerwonego przycisku w główce szpilki, sprężyna mechanizmu zwalnia kulki i trzpień można wsunąć w odpowiednio przygotowane gniazdo. Pętla obraca się względem swej osi mocowania o 180°. Posiada także specjalny kołnierz zapobiegający przypadkowemu wypięciu trzpienia. Po zamocowaniu w gnieździe GN 1132, trzpień ma możliwość obrotu o 360°. Zwolnienie przycisku powoduje wypchnięcie kulek i zablokowanie trzpienia w gnieździe.

Zawiesia i urządzenia podnoszące trwale pozostające na obrabianym przedmiocie (np. śruby z uchem) nie są już konieczne. W celu zamocowania trzpienia należy przygotować otwór o średnicy d₁ w tolerancji H11 uwzględniając jednocześnie odpowiednią wytrzymałość materiałów.

Dostępne są dodatkowo gniazda montażowe GN 1132.

Więcej wskazówek dotyczących użytkowania zawarte są w instrukcji dostarczanej wraz z produktem.
