Informacje
Uchwyty czujników GN 801.3 są zaprojektowane jako akcesoria do GN 810 i GN 820 dociskaczy szybkomocujących z serii i umożliwiają bezdotykową kontrolę pozycji mocowania za pomocą czujnika indukcyjnego.
Gdy dźwignia zaciskowa znajduje się w pozycji zamkniętej, elektronika czujnika przekazuje sygnał wysoki, np. do jednostki sterującej maszyny i jednocześnie wyświetla ten stan położenia za pomocą diody LED na czujniku.
W ten sposób można wykryć nieprawidłową pozycję dociskacza i zwiększyć niezawodność procesu.
Uchwyt czujnika można zamontować na dociskaczu po prawej lub lewej stronie, w zależności od sposobu montażu dociskacza. Wszystkie części są dostarczane niezmontowane jako zestaw. Czujnik zbliżeniowy nie wchodzi w zakres dostawy nr identyfikacyjnego 2.
Sposób montażu

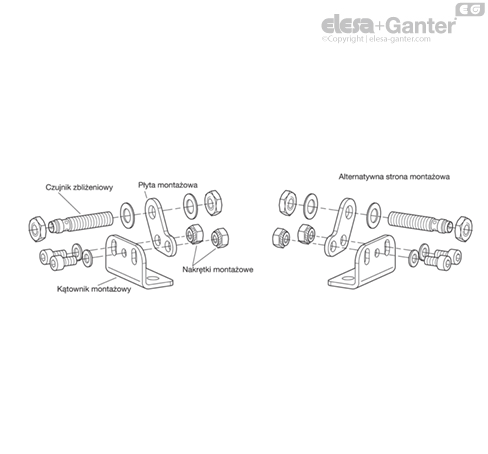

Uchwyty czujników mogą być montowane po lewej lub prawej stronie dociskacza. W tym celu należy dokręcić nakrętki montażowe po lewej lub prawej stronie płytki montażowej, aby zabezpieczyć je przed obracaniem się i zgubieniem. Ułatwia to dalszy montaż uchwytu czujnika i regulację czujnika. Późniejsza zmiana strony montażowej nie jest przewidziana.
Czujnik jest wkładany do otworu w uchwycie montażowym zgodnie z wybraną stroną montażową, a głębokość jest regulowana i ustalana za pomocą nakrętek w taki sposób, aby dźwignia zaciskowa niezawodnie przełączała go w pozycji mocowania.
