Specyfikacja
Wykonania
- Typ A: rozwidlone ramię dociskowe z dwoma przesuwnymi nakładkami
- Typ C: rozwidlone ramię dociskowe z dwoma przesuwnymi nakładkami i GN 708.1 śrubą dociskową
- Typ E: pełne ramię dociskowe z uchem do przyspawania
Wersja ze stali
- Stal C10 hartowana powierzchniowo, ocynkowana, pasywacja niebieska
- Sworznie przegubów, stal ulepszana cieplnie
- Tuleje przegubów, hartowane powierzchniowo (dla rozmiaru ≥ 230)
Wszelkie części ruchome
Specjalnie przesmarowane
Rękojeść
Wysokiej jakości tworzywo, kolor czerwony, olejoodporne
Śruba dociskowa GN 708.1, typ A
- Poduszka, czarny neopren, twardość 85 wg skali Shore A
Wersja ze stali nierdzewnej NI
Stal nierdzewna AISI 304
Wszelkie części ruchome
Specjalnie przesmarowane
Rękojeść
Wysokiej jakości tworzywo, kolor czerwony, olejoodporne
Śruba dociskowa GN 708.1, typ A
- Poduszka, czarny neopren, twardość 85 wg skali Shore A
Informacje

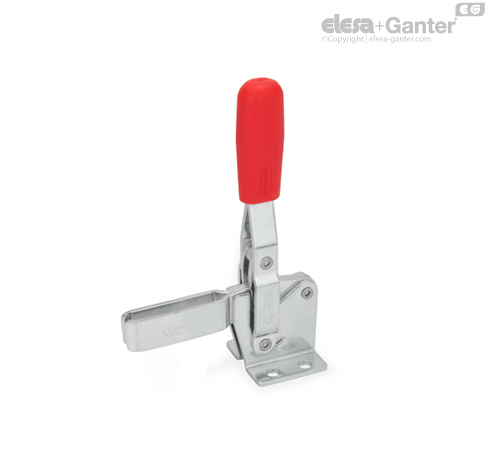

Dociskacze GN 810 są zaprojektowane zgodnie z zasadą: dźwignia i ramię dociskowe poruszają się w tym samym kierunku. Gdy dociskacz jest w pozycji zamkniętej, dźwignia znajduje się w pozycji pionowej.
Dociskacze z przylgą poziomą w wykonaniu A, z dwoma przesuwanymi nakładkami, można stosować z różnymi śrubami dociskowymi wymaganymi w danej aplikacji. Typ C jest dostarczany w komplecie ze śrubą dociskową wyposażoną w neoprenową, gumową poduszkę.
Typ E wyposażony jest w ucho do przyspawania, do którego możemy zamocować dowolny element dociskowy lub ramię, można go wyposażyć w GN 809 uchwyt śruby dociskowej.
