W obliczu nieustannie rozwijającego się, dynamicznego środowiska przemysłowego, gdzie precyzja i niezawodność stają się filarami sukcesu w procesach spawalniczych, firma Q4W zyskuje uznanie jako pionier w projektowaniu i produkcji zaawansowanych przyrządów spawalniczych. W realizacji swoich ambitnych celów, Q4W nie stoi jednak samotnie – kluczowym elementem ich sukcesu okazuje się partnerstwo z Elesa+Ganter Polska, która dostarcza wysokiej jakości elementy stanowiące ważny czynnik przy tworzeniu niezawodnych i precyzyjnych narzędzi.
Firma Q4W specjalizuje się w trzech kluczowych obszarach działalności tj.:
Dzięki temu firma Q4W stanowi kompleksowe wsparcie dla branży spawalniczej, łącząc w sobie edukację, inżynierię oraz produkcję w celu dostarczenia najwyższej jakości usług i produktów.

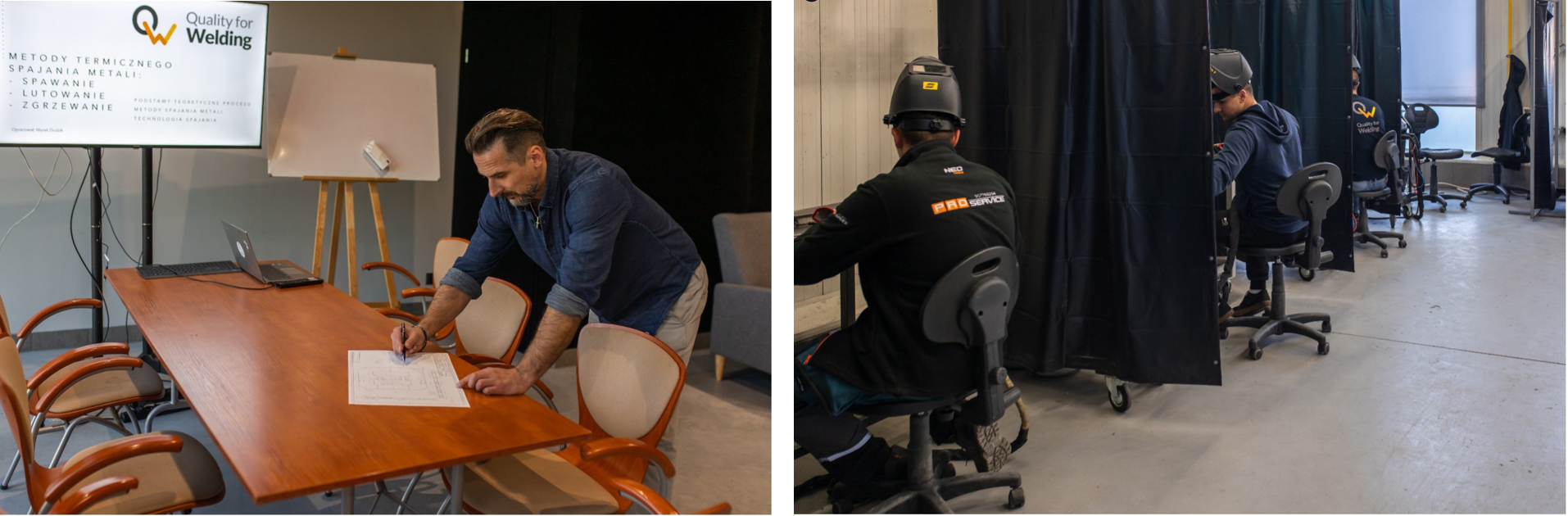

Rys. 1 Centrum szkolenia spawaczy firmy Q4W

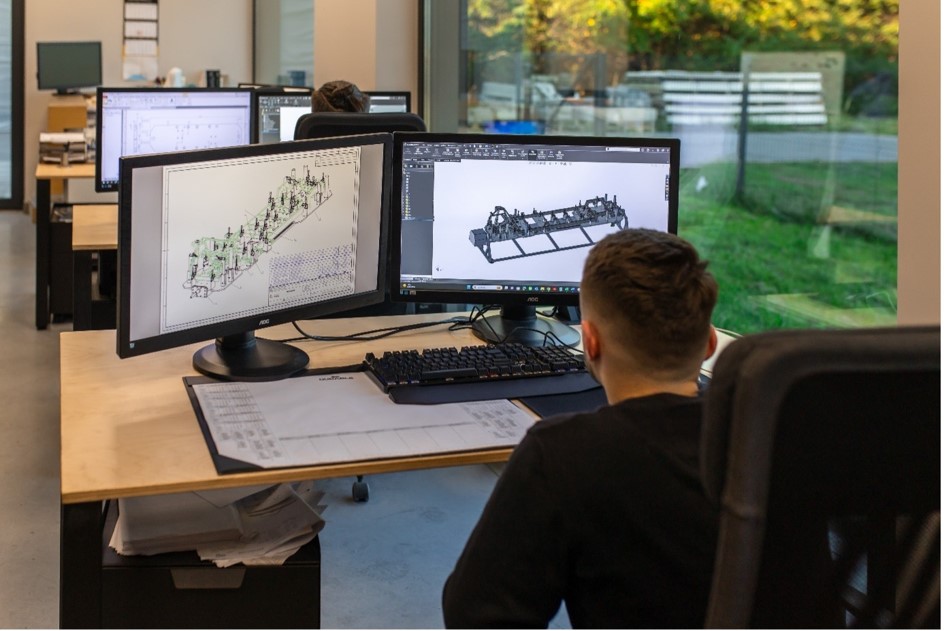

Rys 2. Biuro konstrukcyjne firmy Q4W
Główny konstruktor Tomasz Szafran nadzorujący projekt
W przyrządach do spawania ram pojazdów elektrycznych (Rys 3 i 4), konstruktorzy firmy Q4W wykorzystują wysokiej jakości rozwiązania od Elesa+Ganter.
„Szczególnie istotnymi elementami przy produkcji ram pojazdów elektrycznych są dociski, napinacze oraz zapięcia. Dzięki integracji elementów Elesa+Ganter, przyrządy spawalnicze Q4W nie tylko zapewniają precyzyjne i stabilne mocowanie, ale również gwarantują niezawodność i trwałość, spełniając najwyższe oczekiwania klienta.” – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.

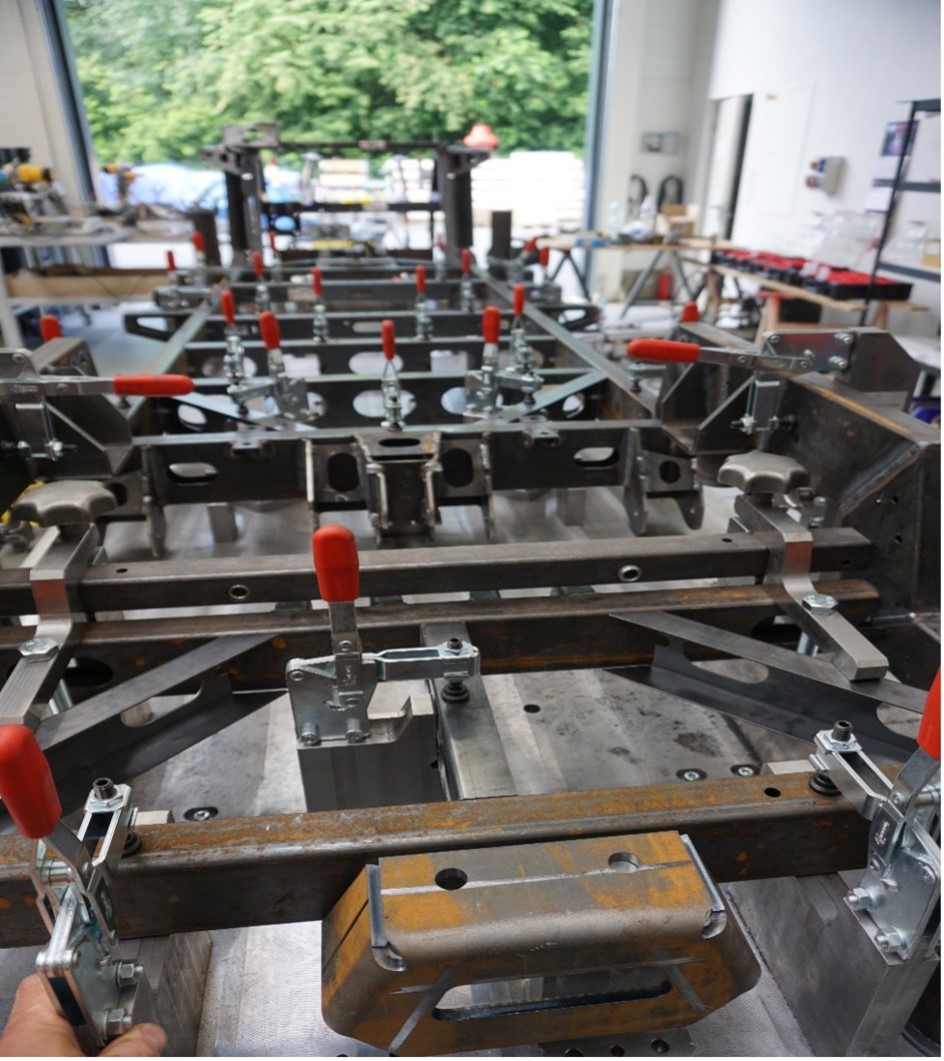

Rys. 3 Przyrząd do spawania ram pojazdów elektrycznych

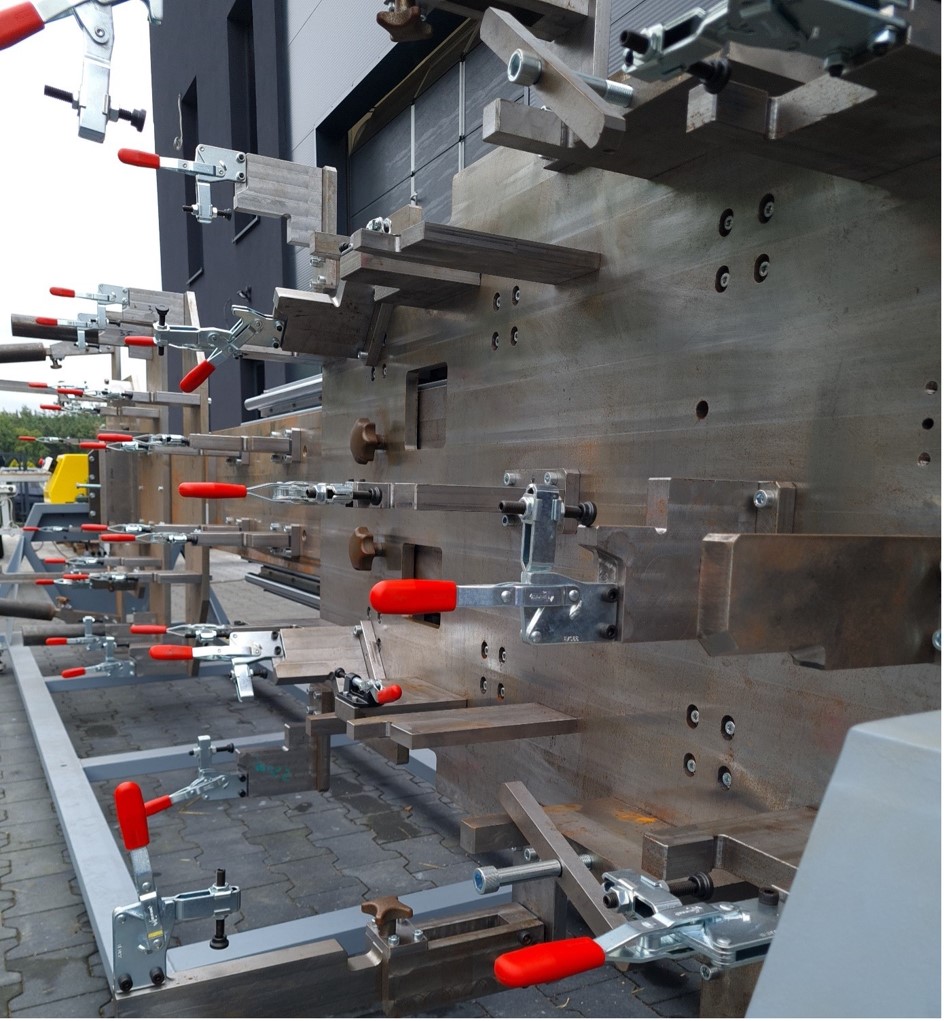

Rys. 4 Przyrząd do spawania ram pojazdów elektrycznych
Aby zagwarantować pewność mocowania detali w przyrządzie, konstruktorzy firmy Q4W zdecydowali się m.in. na dociskacze spawalnicze GN 810-230, które posiadają aż 2000 N siły przytrzymania. Dzięki tym parametrom dociskacze GN 810-230 idealnie nadają się do opisanego zastosowania.

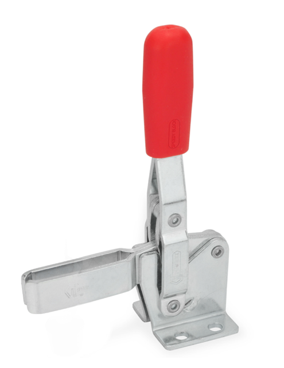

Dociskacze z serii GN 810 z przylgą pionową lub poziomą
W przyrządach, które wykonują obrót zostały zastosowane dociskacze z serii GN 810.3 z dodatkową blokadą, która zapobiega odblokowaniu dociskacza, podczas gdy operator obraca przyrząd.
Dociskacze GN 810.3 z dodatkową blokadą
Ponadto w niektórych miejscach przyrządu, gdzie istniała potrzeba zwiększenia siły przytrzymania, zastosowano napinacz suwakowy GN 842-360-AS, który dysponuje siłą przytrzymania rzędu 5600 N. Wynika to między innymi z faktu, że korpus tego napinacza wykonany jest z kutej stali, co znacznie zwiększa jego wytrzymałość.

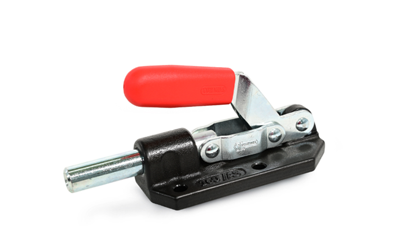

Napinacze suwakowe GN 842 typ ciężki
Oprócz zastosowania docisków spawalniczych, firma Q4W stosuje również inne standardowe elementy Elesa+Ganter, które pozwalają na precyzyjny montaż oraz stabilne mocowanie detalu w przyrządzie m.in.: śruby dociskowe oraz pokrętła.
Ze względu na wymagane wysokie siły docisku, odporność na wysokie temperatury i odpryski, zamiast standardowych śrub dociskowych z poduszką gumową, w projekcie realizowanym przez Q4W zostały zastosowane śruby dociskowe GN 802. Tu zarówno śruba, jak i stopka są wykonane ze stali. Oba elementy są łączone poprzez pierścień zatrzaskowy w stopce. Połączenie to umożliwia również wahliwość stopy, co pozwala na jej dopasowanie do powierzchni dociskanej.
Śruby dociskowe GN 802
Ze względu na ryzyko uderzenia ramy przy wyciąganiu jej z przyrządu oraz na występujące odpryski oraz wysoką temperaturę, konstruktorzy Q4W zdecydowali się zastosować żeliwne pokrętło DIN 6336.
Pokrętła DIN 6336
Zastosowanie standardowych elementów firmy Elesa+Ganter pozwoliło stworzyć firmie Q4W najwyższej jakości przyrządy spawalnicze. Dzięki profesjonalnej obsłudze doradców technicznych Elesa+Ganter, konstruktorzy mają pewność, że dobrane przez nich produkty spełnią wymagania projektu.
Linki do stron katalogowych opisywanych produktów znajdują się poniżej:
