Specyfikacja
Wykonania
- Typ AL: rozwidlone ramię dociskowe z dwoma przesuwnymi nakładkami
- Typ CL: rozwidlone ramię dociskowe z dwoma przesuwnymi nakładkami i GN 708.1 śrubą dociskową
- Typ EL: pełne ramię dociskowe z uchem do przyspawania
- Typ UL: wydłużone, rozwidlone ramię dociskowe z dwoma przesuwnymi nakładkami
- Typ ULC: wydłużone, rozwidlone ramię dociskowe z dwoma przesuwnymi nakładkami i GN 708.1 (wersja ze stali)

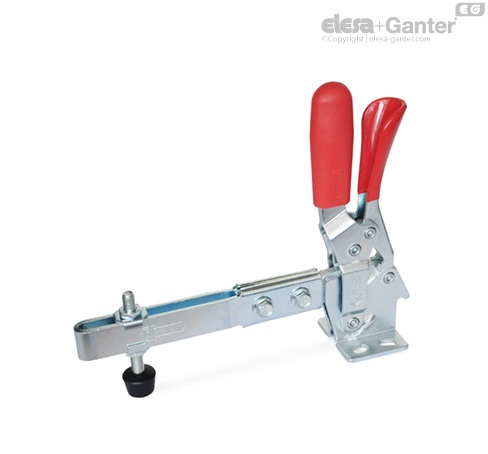

Wersja ze stali
- Stal C10, hartowana powierzchniowo, ocynkowana, pasywacja niebieska
- Sworznie przegubów, stal ulepszana cieplnie
- Tuleje przegubów, stal hartowana powierzchniowo
Wszelkie części ruchome
Specjalnie przesmarowane
Rękojeść
Wysokiej jakości tworzywo, kolor czerwony, odporne na olej
Śruba dociskowa GN 708.1, typ A
Stal ocynkowana
Twardość gumy 85 wg skali Shore A

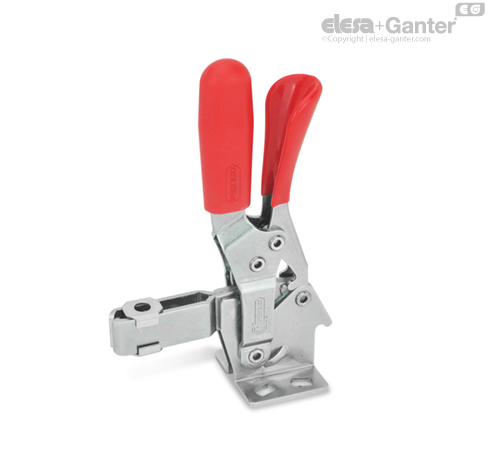

Wersja ze stali nierdzewnej NI
Wszelkie części ruchome
Specjalnie przesmarowane
Rękojeść
Wysokiej jakości tworzywo, kolor czerwony, odporne na olej
Śruba dociskowa GN 708.1, typ A
Stal, ocynkowana/stal nierdzewna AISI 304
Poduszka, czarny neopren, twardość 85 wg skali Shore A
Informacje
Dociskacze GN 810.3 posiadają funkcję bezpieczeństwa, dzięki której podczas zamykania sprężynowy zatrzask zabezpieczający zapewnia bezpieczne połączenie blokujące. Zapobiega nieumyślnemu odblokowaniu dociskacza w wyniku wibracji lub przypadkowej próby otwarcia. Aby otworzyć i zwolnić zacisk, popchnij rękojeść zatrzasku haka bezpieczeństwa (obsługa jedną ręką).
Zaprojektowane zgodnie z zasadą: dźwignia i ramię dociskowe poruszają się w tym samym kierunku. Gdy dociskacz jest w pozycji zamkniętej, dźwignia znajduje się w pozycji pionowej.
Dociskacze z przylgą poziomą typ AL, z dwoma przesuwanymi nakładkami, można stosować z różnymi śrubami dociskowymi wymaganymi w danej aplikacji. Typ CL w komplecie jest dostarczany ze śrubą dociskową wyposażoną w neoprenową, gumową poduszkę.
Typ EL wyposażony jest w ucho do przyspawania, do którego możemy zamocować dowolny element dociskowy lub ramię, można go wyposażyć w GN 809 - uchwyt śruby dociskowej.
Dociskacze z przylgą poziomą typ UL, z dwoma przesuwanymi nakładkami, można stosować z różnymi śrubami dociskowymi wymaganymi w danej aplikacji. Typ ULC w komplecie jest dostarczany ze śrubą dociskową wyposażoną w neoprenową, gumową poduszkę.
