Nowość! Dodatkowe produkty w grupie tworzywowych łączników TCC

Grupa tworzywowych łączników Elesa+Ganter została poszerzona o nowe elementy, które istotnie zwiększają zakres ich zastosowań. Nowe komponenty pozwalają na dostosowanie układów do bardziej złożonych aplikacji, zwiększając swobodę projektowania konstrukcji opartych na profilach rurowych.

„Seria TCC to gama lekkich i wytrzymałych łączników wykonanych z technopolimeru na bazie poliamidu, przeznaczonych do profili o przekroju okrągłym. Znajdują zastosowanie m.in. w konstrukcjach ram, osłon maszyn, przegrodach, zabudowach stanowisk roboczych czy systemach transportu. Technopolimer zapewnia odporność na uderzenia oraz korozję, co czyni go idealnym wyborem także do środowisk przemysłowych i zewnętrznych.” – mówi Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.

Rys. 1 Przykładowe elementy z grupy łączników TCC; TCC-AP-PB, TCC-SL-VD, TCC-AB.

Poza łącznikami, seria TCC posiada również akcesoria, pozwalające na szybkie przezbrajanie, tj. zestaw zaciskowy TCC-KS. Zestaw zaciskowy składa się z elementu manipulacyjnego, którym może być rękojeść, motylek lub dźwignia zaciskowa, ponadto tuleja dystansowa oraz nakrętka samohamowna.

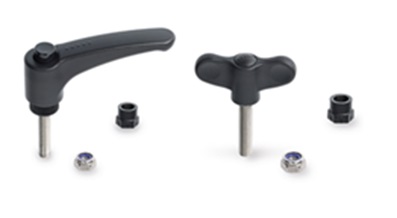

Rys. 2 Zestawy zaciskowe grupy TCC, kolejno; TCC-KS-ERX, TCC-KS-EWN,

Najnowszymi elementami z grupy tworzywowych łączników TCC są;

• Podwójny przegub kulowy TCC-SJD – pozwala na uzyskanie wysokiego stopnia swobody ruchu dla układu zbudowanego z łączników TCC. Zastosowanie takiego przegubu zapewnia możliwość bardziej elastycznego dostosowania pozycji elementów składowych (Rys. 3).
• Podstawa z przegubem TCC-SJB – podstawa umożliwia montaż elementu na płaskiej powierzchni, np. profil konstrukcyjny. Fasolkowe otwory montażowe umożliwiają mocowanie podstawy przy różnych rozstawach otworów. Przegub pozwala na regulację kąta nachylenia oraz obrót wokół własnej osi kolejnego elementu układu (Rys. 3).
• Tuleje redukcyjne z gniazdem kulistym TCC-SJA – umożliwiają montaż kul przegubowych z podwójnego przegubu kulowego oraz podstawy z przegubem. Są niezbędnym uzupełnieniem systemu w momencie kiedy potrzebujemy zbudować układ przegubowy z powyższych akcesoriów (Rys. 3).
• Zestaw zaciskowy z dźwignią mimośrodową TCC-KS-LAC – elementem manipulacyjnym w tym zestawie jest dźwignia LAC. Wersja szczególnie przydatna przy konieczności częstych zmian pozycji. Umożliwia szybkie zaciskanie jednym ruchem oraz ewentualnie doregulowanie za pomocą nakrętki u podstawy dźwigni (Rys. 2).

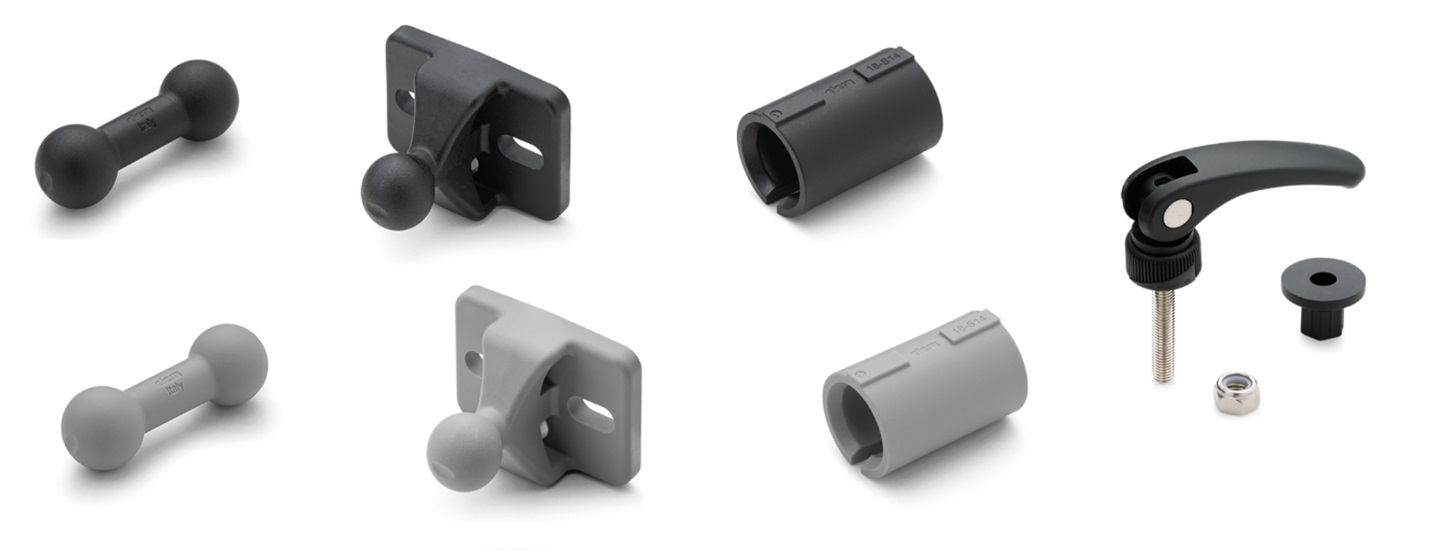

Rys. 3 Nowe komponenty w grupie TCC, kolejno; podwójny przegub kulowy TCC-SJD, podstawa z przegubem TCC-SJB, tuleja redukcyjna z gniazdem kulistym TCC-SJA oraz Zestaw zaciskowy z dźwignią mimośrodową TCC-KS-LAC

Wprowadzenie kolejnych elementów do oferty serii TCC czyni system jeszcze bardziej uniwersalnym i dostosowanym do nowoczesnych potrzeb inżynieryjnych.

Redakcja: Elesa+Ganter Polska
