TCC-SJD

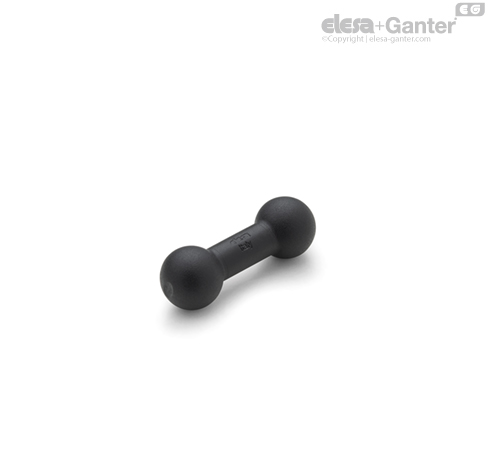

Podwójny przegub kulowy.

Właściwości i zastosowania

Podwójny przegub kulowy jest przeznaczony do montażu na łącznikach TCC.

Dla każdego podwójnego przegubu należy zastosować dwie tuleje z gniazdem kulistym TCC-SJA, – należy dokupić osobno.

Dane techniczne

Wartości sił i momentów podane w tabeli zmierzono podczas testów laboratoryjnych przeprowadzonych w temperaturze otoczenia, przy śrubach dokręconych z zalecanym momentem siły wynoszącym 5 Nm.

Każdy przegub kulowy można swobodnie obracać i przechylać maksymalnie o +/-30 stopni.

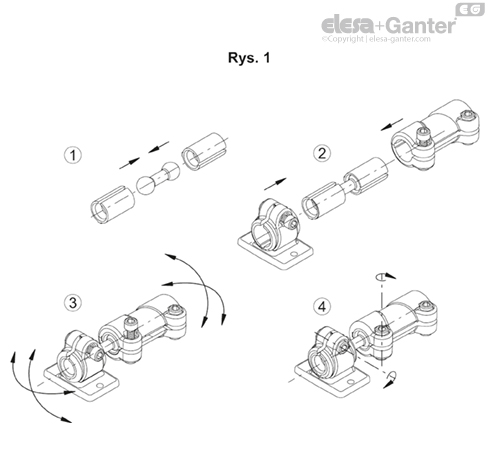

Instrukcja montażu (rys.1)

• Wcisnąć przegub kulowy w jeden koniec tulei i powtórzyć tę samą operację dla drugiego przegubu.

• Po poluzowaniu śrub dociskowych należy włożyć w nie tuleje, aż się zatrzasną.

• Obrócić przeguby do żądanej pozycji.

• Dokręcić śruby łączników.

Zalecamy poluzowanie śrub dociskowych, gdy konieczna jest zmiana położenia przegubów.
