TCC-SJB

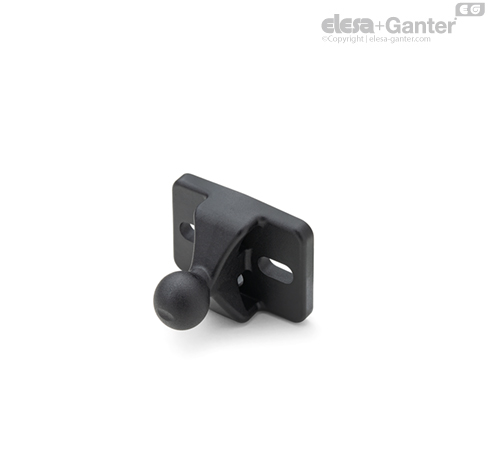

Podstawy z przegubem kulowym

Właściwości i zastosowania

Podstawę można zamontować zarówno od przodu za pomocą śruby z łbem walcowym M5 z podkładką UNI 6592, jak i od tyłu za pomocą nakrętki M5, którą można dokupić.

Podstawa z przegubem kulowym jest przeznaczona do montażu na łącznikach TCC.

Dla każdej podstawy należy zastosować tuleję z gniazdem kulistym TCC-SJA, – należy dokupić osobno.

Dane techniczne

Wartości sił i momentów podane w tabeli zmierzono podczas testów laboratoryjnych przeprowadzonych w temperaturze otoczenia, przy śrubach dokręconych z zalecanym momentem siły wynoszącym 5 Nm.

Przegub kulowy można swobodnie obracać i przechylać maksymalnie o +/-30 stopni.

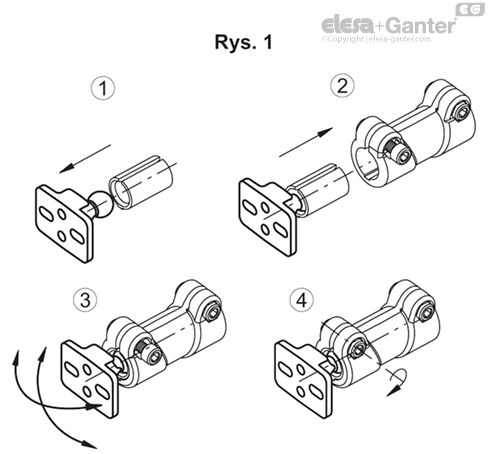

Instrukcja montażu (rys.1)

• Wcisnąć przegub kulowy w jeden koniec tulei.

• Po poluzowaniu śruby dociskowej włożyć tuleję do łącznika aż do zatrzaśnięcia.

• Obrócić przegub do żądanej pozycji.

• Dokręcić śrubę łącznika.

Zalecamy poluzowanie śruby dociskowej, gdy konieczna jest zmiana położenia przegubu.
