Specyfikacja
Wieniec
Nalewany poliuretan, twardość 90 wg skali Shore A, ciemnoszary, niebrudzący
Oporność elektryczna < 109 Ω.
Korpus koła
Odlew aluminiowy
Mocowanie koła
Piasta z krytymi łożyskami kulowymi.
Idealne rozwiązanie do dużych obciążeń.
Obudowa stała z płytą montażową
Wykonana z galwanizowanej stali. Obudowa została zaprojektowana tak, aby przenieść obciążenie do 6800 N.
Zapewnia parametry pracy odpowiednie do ciężkich zastosowań przemysłowych.
blacha stalowa elektrolitycznie cynkowana
Wykonana z galwanizowanej stali. Obudowa została zaprojektowana tak, aby przenieść obciążenie do 6800 N. Zapewnia parametry pracy odpowiednie do ciężkich zastosowań przemysłowych.
W skład obudowy wchodzi (patrz rys.1):
- Płyta montażowa: blacha stalowa elektrolitycznie cynkowana
- Widelec: blacha stalowa antykorozyjnie cynkowana
- Bieżnia łożyska kulkowego: blacha stalowa elektrolitycznie cynkowana
- Tuleja osiowa: śruba i nakrętka ze stali klasy 8.8
- Łącznik: nasmarowane podwójne łożysko kulkowe
- Uszczelka przeciwpyłowa: RAL 7015, ciemnoszary technopolimer
Blokada
Podwójna blokada z jednoczesnym blokowaniem koła i płyty montażowej dla średnicy koła 125 mm, podwójna tylna blokada z osobnym blokowaniem koła i płyty montażowej dla średnic koła 150-200 mm.
Blokada jest prosta i efektywna w użyciu: załącza się ją oraz zwalnia poprzez naciśnięcie od góry, jednego z dwóch pedałów.
Skuteczność blokowania można regulować za pomocą śruby z łbem gniazdowym M8 (tylko w przypadku kół z blokadą tylną RE.F5-150-200).
Wykonania standardowe

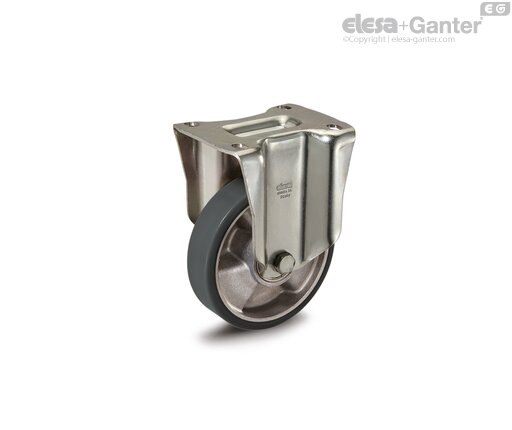

- PSL-H-ESD: koło z obudową stałą i płytą montażową, bez blokady.
- SSL-H-ESD: koło z obudową skrętną i płytą montażową, bez blokady.

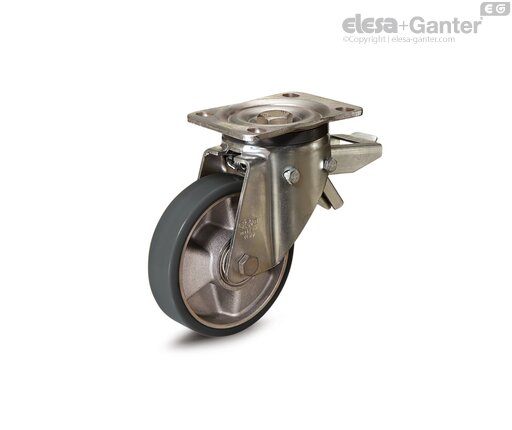

- SSF-H-ESD: koło z obudową skrętną, płytą montażową i blokadą.
Informacje
Zastosowania
Doskonała obciążalność toczna i elastyczność w połączeniu z odpornością na ścieranie i zużycie.
W celu uzyskania dalszych informacji patrz RE.F5-ESD.
Właściwości i zastosowania
Specjalny poliuretan o oporności elektrycznej na poziomie <10 9 Ω zapobiega gromadzeniu się ładunków elektrostatycznych. Koła RE.F5-H-ESD można stosować w „OBSZARACH CHRONIONYCH PRZED WYŁADOWANIAMI ELEKTROSTATYCZNYMI” w celu zminimalizowania ryzyka zniszczenia elementów (urządzeń) podatnych na ładunki elektrostatyczne.
Specyfikacja elektryczna spełnia wymagania przewidziane w normie ISO 22878:2004. Podane wartości oporności elektrycznej zmierzono w temperaturze od 18 do 25°C (zgodnie z przepisami). W przypadku warunków, w których temperatura robocza jest mniejsza niż 10°C, należy skontaktować się z działem sprzedaży firmy ELESA+GANTER.
