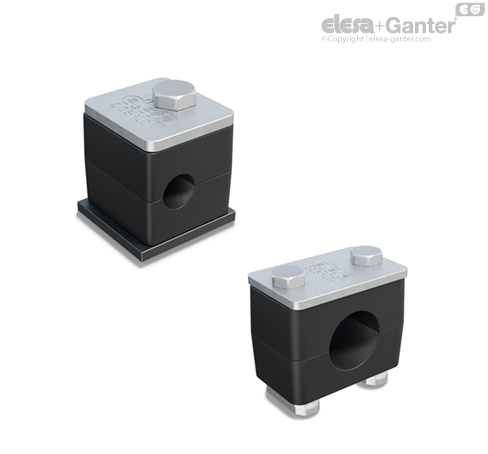

Różne konfiguracje zestawu, które można uzyskać z korpusu kołnierza DCE-S, umożliwiają bezpieczne blokowanie sztywnych profili rurowych lub kabli elastycznych, redukując drgania i hałas.
Norma DIN 3015-1 określa wymagania techniczne, wymiarowe i materiałowe dotyczące tworzenia systemu mocowania odpowiedniego do wielu zastosowań.
W szczególności norma DIN określa konkretne grupy odniesienia na podstawie wymiarów korpusów kołnierzy.
Tabela pokazuje korespondencję pomiędzy grupami DIN 3015-1 a odpowiednimi grupami DCE-S.
Specjalne wewnętrzne radełkowanie dwóch połówek uchwytów umożliwia wysoki poziom przyczepności pomiędzy uchwytem a profilem rurowym, zapewniając w ten sposób wysoką stabilność.
Znajdują zastosowanie zarówno w hydraulice przemysłowej jako system mocowania do budowy profili sztywnych (ciecze lub gazy) jak i w hydraulice mobilnej (maszyny przeładunkowe, pojazdy rolnicze) do budowy układów hydraulicznych lub pneumatycznych.
Montaż zestawu uchwytu rozpoczyna się od dołu; spawana płyta DCE-PL stanowi podstawę, na której opiera się dolny półkołnierz, następnie wkłada się profil rurowy (lub wąż) i górny półkołnierz zachodzi na dolny. Jeżeli rozwiązanie stałe nie jest konieczne, zamiast płyty można zastosować nakrętki mocujące DCE-NTG. Umożliwiają one, jeśli zestaw jest umieszczony na prowadnicy DCE-GU, przesuwanie zestawu wzdłuż prowadnicy w celu dostosowania jego położenia podczas fazy pozycjonowania.
Do dokręcenia kołnierza można zastosować nakładkę DCE-PU razem ze śrubami z łbem sześciokątnym DCE-SRE lub, jeżeli płyta górna nie jest konieczna, zaleca się zastosowanie śrub z łbem cylindrycznym DCE-SRC z gniazdem sześciokątnym i podkładką DCE-WA.
