Właściwości i zastosowania

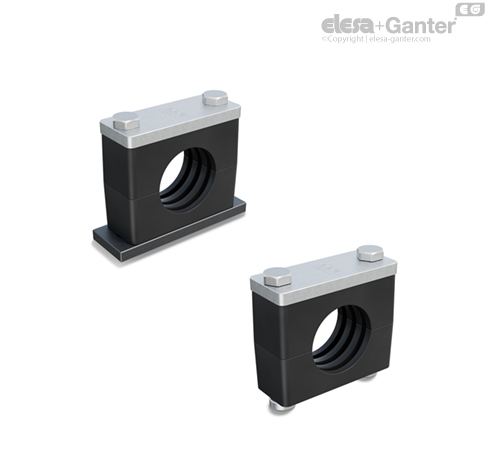

Obejmy do rur DCK-H są gotowymi zestawami,składającymi się z korpusów do obejm, płyt montażowych i śrub mocujących. Umożliwiają one sztywne mocowanie rur oraz tworzenie systemów rurowych, minimalizując jednocześnie drgania i hałas.
Norma DIN 3015-2 standaryzuje wymiary, materiały i wymagania techniczne, dotyczące obejm do mocowania przewodów stosowanych w różnych sektorach przemysłu.
Norma ta definiuje między innymi grupy odniesienia, których numery odpowiadają konkretnym wymiarom gabarytowym korpusów obejm.
Tabela przedstawia zależność pomiędzy grupami określonymi w normie DIN 3015-2 a odpowiadającymi im grupami DCE-H.
Obejmy DCK-H znajdują zastosowanie między innymi w hydraulice siłowej i służą do budowy układów, gdzie wymagana jest duża wytrzymałość mechaniczna oraz skuteczna redukcja drgań i hałasu.
Montaż obejmy rozpoczyna się od dołu. Płyta do przyspawania DCE-PL stanowi podstawę, na której ustawia się dolną połówkę korpusu obejmy, następnie wkłada się przewód i nakłada górną połówkę korpusu obejmy. Jeśli punkt mocowania obejmy do urządzenia ma być ruchomy, zamiast dolnej płyty można zastosować nakrętki mocujące DCE-NTG oraz szynę montażową DCE-GU. Szyna montażowa DCE-GU umożliwia korektę położenia obejmy podczas montażu.
Do zamocowania korpusu obejmy można zastosować górną płytkę dociskową DCE-PU razem ze śrubami z łbem sześciokątnym DCE-SRE.
Patrz Dane techniczne obejm do rur.
