Specyfikacja
Materiał
Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat.
Sworzeń obrotowy
Stal nierdzewna AISI 303.
Sprężyna
Sprężyna ze stali nierdzewnej.
Wykonania standardowe
- CFNR-B: niklowane, mosiężne wtopki z otworami gwintowanymi, nieprzelotowymi.

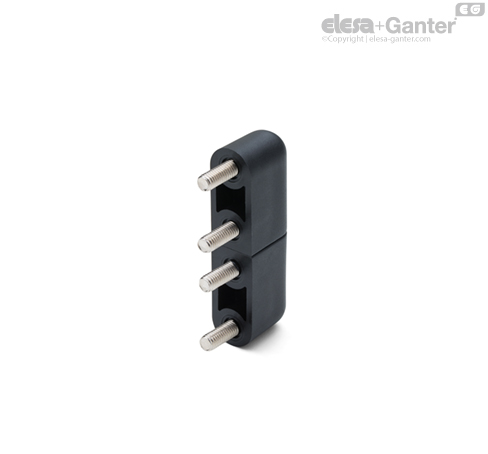

- CFNR-p: niklowane, stalowe trzpienie gwintowane.
- CFNR-B-p: wtopki z mosiądzu niklowanego z otworem gwintowanym (montowanie na ościeżnicy) i niklowane, stalowe trzpienie gwintowane (montowane na drzwiach).
- CFNR-p-B: niklowane, stalowe trzpienie gwintowane (montowane na ościeżnicy) i wtopki z mosiądzu niklowanego z gwintowanym otworem (montowanie na drzwiach).
Przyrostek wskazujący pożądaną funkcjonalność (powrót przy zamykaniu lub otwieraniu w zależności od typu sprężyny i położenia zawiasu, patrz rys. 1):
- D: sprężyna prawoskrętna.
Informacje
Właściwości
Zawias CFNR ma wbudowany system sprężynowy (patent Elesa), odpowiadający za automatyczne zamknięcie lub otwarcie drzwi.
Maksymalny moment siły, który można wykorzystać do otwierania lub zamykania drzwi wynosi 0,30 Nm i osiągalny jest w pozycji 270° zakresu ruchu zawiasu.
Moment siły powrotu zmienia się płynnie wraz z kątem otwarcia/zamknięcia zawiasu.
Po przeprowadzeniu 15000 cykli specjalnych testów zmęczeniowych wartość momentu siły sprężyny nie uległa zmianie.
Maksymalna waga drzwi z dwoma zamontowanymi zawiasami, które umożliwiają powrót za pomocą sprężyny wynosi 5 kg. Jest to wartość orientacyjna oparta na testach laboratoryjnych przeprowadzonych na drzwiach o wymiarach około 0,7 m x 0,7 m.
Rekomendujemy sprawdzenie poprawności funkcjonowania produktów w warunkach rzeczywistych.
Mogą zostać one zamontowane w obudowach wykonanych z giętej blachy stalowej.
| Testy obciążeniowe |
| SIŁA OSIOWA | SIŁA PROMIENIOWA |
 |  |  |  |
| Powierzchnie równoległe | Powierzchnie prostopadłe | Powierzchnie równoległe | Powierzchnie prostopadłe |
Maksymalne obciążenie robocze
Ea [N] | Maksymalne obciążenie robocze
Er [N] |
| 600 | 100 |
Odkształcenie zawiasu pod obciążeniem roboczym większym niż podane w tabeli może zmienić geometrię samego zawiasu i wpłynąć na jego działanie.
Instrukcja użytkowania
Instrukcja montażu
W zależności od położenia ościeżnicy względem drzwi i żądanego działania, należy wybrać zawiasy odpowiednie dla położenia A i B, wybierając odpowiedni przyrostek.
- Przed montażem zawiasu na ościeżnicy należy obrócić korpus zawiasu bez sworznia o 90° (w celu uzyskania wstępnego napięcia sprężyny), a następnie zamocować korpus zawiasu ze sworzniem na ościeżnicy.
- W kolejnym kroku przymocować drzwi do drugiej części zawiasu.
| Położenie ościeżnicy | Żądane działanie | Usytuowanie zawiasów |
| Położenie A | Położenie B |
| Z lewej strony drzwi (rys. 3) | Automatyczne zamykanie | CFNR-D-030 | CFNR-S-030 |
| Automatyczne otwieranie | CFNR-S-030 | CFNR-D-030 |
| Z prawej strony drzwi (rys. 4) | Automatyczne zamykanie | CFNR-S-030 | CFNR-D-030 |
| Automatyczne otwieranie | CFNR-D-030 | CFNR-S-030 |
Akcesoria
Akcesoria
Aby ułatwić montaż zawiasu we wstępnie napiętej pozycji, tj. po obrocie o 90°, można użyć narzędzia MT-CFNR (rys. 2), które utrzymuje zawias w położeniu wymaganym do montażu.
