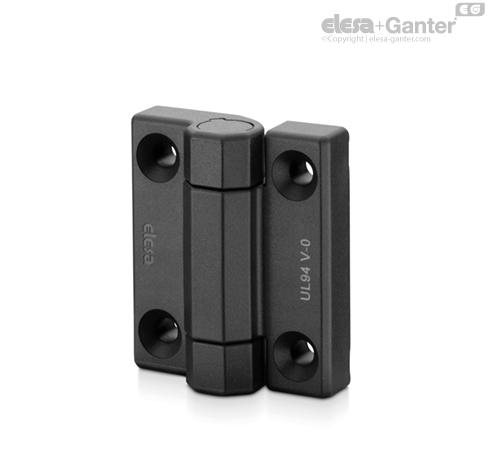

CFM-PCN-AE-V0-SH Zawiasy Otwory przelotowe pod śruby z łbem stożkowym

Materiał

Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), certyfikowany jako samogasnący o klasie V0 wg normy UL94, kolor czarny wykończony na mat.

Sworzeń obrotowy

Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), samosmarowny, kolor czarny.

Wykonania standardowe

• CFM-PCN-AE-V0-SH: otwory przelotowe pod śruby z łbem stożkowym.

• CFM-PCN-AE-V0-B: mosiężne wtopki z otworami gwintowanymi, nieprzelotowymi.

Zakres obrotu (wartość przybliżona)

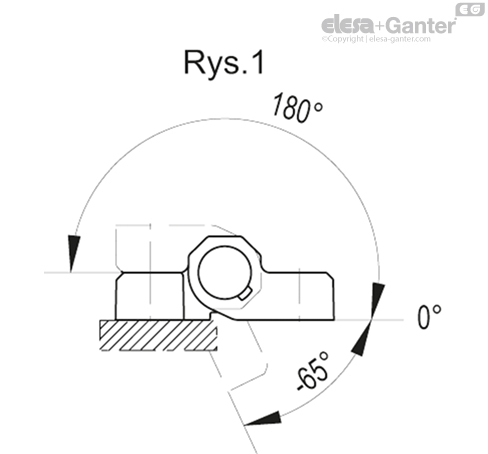

Maks. 245° (-65° do +180° , gdzie 0° to pozycja, w której powierzchnie mocowania obu ramion zawiasu znajdują się w tej samej płaszczyźnie), patrz rys. 1.

Nie należy przekraczać kąta obrotu, aby nie przekroczyć wytrzymałości mechanicznej zawiasów.

Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne.
