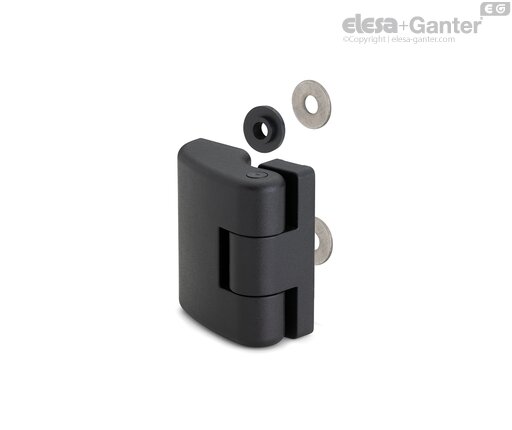

CFDX-G-C-SH Zawiasy Do drzwi montowanych w jednej płaszczyźnie z ościeżnicą, wtopki z otw. gwintowanym i otworami na śruby z łbem stożkowym

Materiał

Wzmocniony włóknami szklanymi SUPER-technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat.

Sworzeń obrotowy

Wzmocniony włóknami szklanymi SUPER-technopolimer na bazie poliamidu (PA). Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne.

Podkładki z kołnierzem

Guma NBR, twardość 70 wg skali Shore A (objęte zakresem dostawy). Wyprodukowany z materiału zgodnego z FDA (FDA CFR.21 i EU 10/2011).

Podkładki płaskie

Stal nierdzewna A4 UNI 6593-MT (objęte zakresem dostawy)

Wykonania standardowe

Do drzwi montowanych w jednej płaszczyźnie z ościeżnicą (rys. 1).

• CFDX-G-C-B: nakrętki ze stali nierdzewnej z otworem gwintowanym w wąskim korpusie (do ościeżnicy); wtopki mosiężne z nieprzelotowym otworem gwintowanym w szerokim korpusie (do drzwi).
• CFDX-G-C-p: szpilki gwintowane ze stali nierdzewnej na wąskim korpusie (do ościeżnicy); wtopki mosiężne z nieprzelotowymi otworami gwintowanymi w szerokim korpusie (do drzwi).
• CFDX-G-C-SH: otwory przelotowe z obudową na śruby z łbem stożkowym na wąskim korpusie (do ościeżnicy), wtopki mosiężne z nieprzelotowymi otworami gwintowanymi w szerokim korpusie (do drzwi).

Do montażu z drzwiami (maks. grubość = 5 mm) nachodzącymi na ościeżnicę (rys. 2).

• CFDX-G-R-B: nakrętki ze stali nierdzewnej z otworem gwintowanym w wąskim korpusie (do ościeżnicy); wtopki mosiężne z nieprzelotowym otworem gwintowanym w szerokim korpusie (do drzwi).
• CFDX-G-R-p: szpilki gwintowane ze stali nierdzewnej na wąskim korpusie (do ościeżnicy); wtopki mosiężne z nieprzelotowymi otworami gwintowanymi w szerokim korpusie (do drzwi).
• CFDX-G-R-SH: otwory przelotowe z obudową na śruby z łbem stożkowym na wąskim korpusie (do ościeżnicy), wtopki mosiężne z nieprzelotowymi otworami gwintowanymi w szerokim korpusie (do drzwi).
