Specyfikacja
Materiał
Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny lub szary RAL 7040 (C33), wykończony na mat.
Sworzeń obrotowy
Stal ocynkowana
Wykonania standardowe
Otwory przelotowe pod wkręty M6 z łbami stożkowymi.
Wkładki centrujące z technopolimeru (w komplecie)
Do profili z rowkami teowymi od 6 mm do 12 mm.
Rękojeść nastawna blokująca
Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat.
Czerwony napis "PUSH" nadrukowany na korpusie rękojeści (unikać kontaktu z rozpuszczalnikami, alkoholem lub detergentami zawierającymi alkohol).
Śruba ze stali oksydowanej na czarno, sprężyna ze stali nierdzewnej AISI 302.
Wtopka ze stali oksydowanej na czarno, otwór gwintowany, nieprzelotowy.
Podkładka
Ocynkowana, umieszczona między rękojeścią nastawną a korpusem zawiasu.
Informacje
Zakres obrotu (wartość przybliżona)

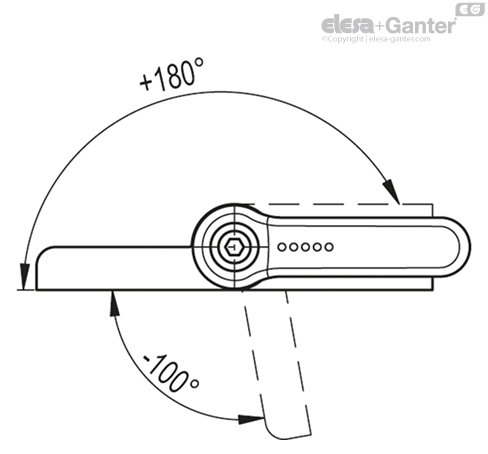

Maks. 280°, pomiędzy 0° i -100° i pomiędzy 0° i 180° (0° = pozycja, w której dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie).
Nie należy przekraczać kąta obrotu (patrz rysunek), aby nie przekroczyć wytrzymałości mechanicznej zawiasów.
Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne.
Właściwości i zastosowania

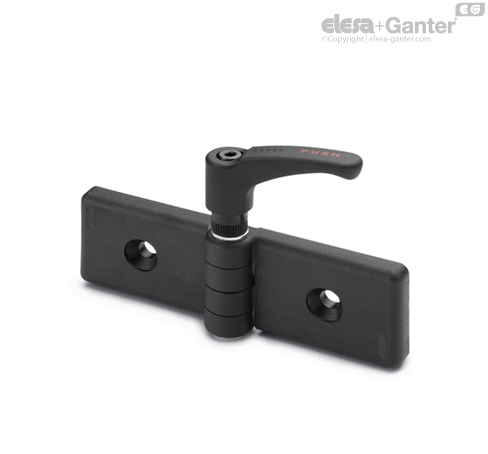

Zawias CFG-ERS z blokadą oferuje możliwość nieograniczonego blokowania drzwi w zakresie kąta obrotu 280° z siłą proporcjonalną do momentu obrotowego przyłożonego do dźwigni ERS.

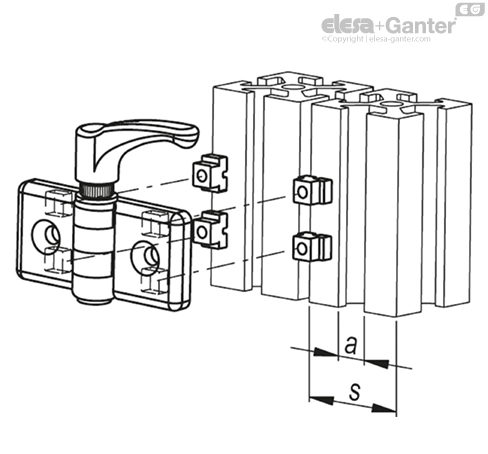

Zawias ten można stosować z profilami aluminiowymi o wymiarach 30 do 60 mm, łącząc także inne wymiary.
| Wymiar profila | Orientacja wkładki | Kolor wkładki |
| s | a |
| 30 | 6 |  | jasnoszary |
| 8 |  |
| 40÷45 | 8 |  | ciemnoszary |
| 10 |  |
| 50÷60 | 10 |  | Czarny |
| 12 |  |

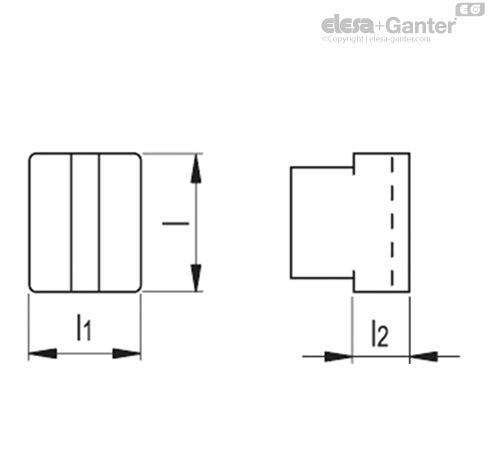

| Wkładki centrujące |
| Wymiary | Kolor |
| l | l1 | l2 | |
| 8 | 6 | 2 | jasnoszary |
| 10 | 8 | 4 | ciemnoszary |
| 12 | 10 | 5 | Czarny |
Instrukcja użytkowania
Instrukcja użytkowania
Efekt tarcia jest osiągany przez ściskanie dwóch korpusów zawiasu za pomocą rękojeści nastawnej. Aby uruchomić mechanizm nastawny, rękojeść należy nacisnąć w dół (PUSH). Poprzez puszczenie dźwigni, sprężyna zwalnia element ząbkowany, pozwalając dźwigni na powrót do pozycji startowej oraz na jej swobodny obrót razem z drzwiami, nie blokując ruchu, nawet w razie przypadkowego uderzenia. Duża liczba zębów w mechanizmie rękojeści nastawnej zapewnia jej obrót nawet w wypadku bardzo ograniczonego ruchu dźwignią.
| Testy obciążeniowe | SIŁA OSIOWA | SIŁA PROMIENIOWA | SIŁA PRZY ZGIĘCIU 90° |
 |  |  |
| Oznaczenie | Maksymalne obciążenie robocze
Ea [N] | Obciążenie niszczące
Ra [N] | Maksymalne obciążenie robocze
Er [N] | Obciążenie niszczące
Rr [N] | Maksymalne obciążenie robocze
E90 [N] | Obciążenie niszczące
R90 [N] |
| CFG.30/30 SH-6 | 440 | 2570 | 1850 | 3710 | 300 | 1700 |
| CFG.30/40 SH-6 | 320 | 2280 | 1750 | 3490 | 590 | 870 |
| CFG.30/45 SH-6 | 240 | 2150 | 1760 | 3520 | 190 | 780 |
| CFG.30/60 SH-6 | 280 | 1510 | 1600 | 3190 | 180 | 850 |
| CFG.40/40 SH-6 | 320 | 2280 | 1750 | 3490 | 220 | 870 |
| CFG.40/45 SH-6 | 240 | 2150 | 1750 | 3490 | 390 | 780 |
| CFG.40/60 SH-6 | 280 | 1510 | 1600 | 3190 | 180 | 850 |
| CFG.45/45 SH-6 | 240 | 2150 | 1760 | 3520 | 190 | 780 |
| CFG.45/60 SH-6 | 240 | 1510 | 1600 | 3190 | 180 | 780 |
| CFG.60/60 SH-6 | 280 | 1510 | 1600 | 3190 | 180 | 850 |
