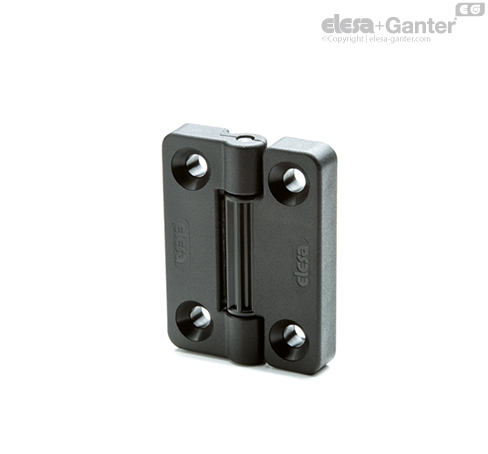

CFV-SH Zawiasy zatrzaskowe Otwory przelotowe pod śruby z łbem stożkowym

Zakres obrotu (wartość przybliżona)

Maks. 210° (-90° i +120° gdzie 0° to pozycja, w której dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie).

Nie należy przekraczać kąta obrotu, aby nie przekroczyć wytrzymałości mechanicznej zawiasów.

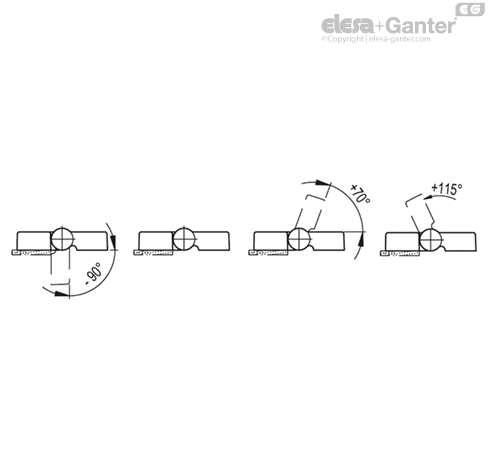

Mechanizm blokujący (patent ELESA) umożliwia cztery różne pozycje blokowania (-90°, 0°, +70°, +115°).

Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne.

Moment obrotowy

Każde położenie zapadki gwarantuje moment siły oporu ok. 1,5 lub 3 Nm (jest to moment siły, który trzeba przyłożyć, aby zmienić pozycję zawiasu).

Zawias został przetestowany podczas 20.000 cykli ciągłego otwierania/zamykania i wartość momentu obrotowego pozostała niezmieniona.





Testy obciążeniowe	SIŁA OSIOWA		SIŁA PROMIENIOWA		SIŁA PRZY ZGIĘCIU 70° oraz 115°		SIŁA PRZY ZGIĘCIU 90°
Oznaczenie	Maksymalne obciążenie robocze Ea [N]	Obciążenie niszczące Ra [N]	Maksymalne obciążenie robocze Er [N]	Obciążenie niszczące Rr [N]	Maksymalne obciążenie robocze E70 i E115 [N]	Obciążenie niszczące R70 i R115 [N]	Maksymalne obciążenie robocze E90 [N]	Obciążenie niszczące R90 [N]
CFV.65 SH-6	1320	4480	2070	5060	2150	3170	1630	3380
CFV.65 EH-6	1520	3840	1940	4900	1430	3660	970	3140
