Specyfikacja
Materiał

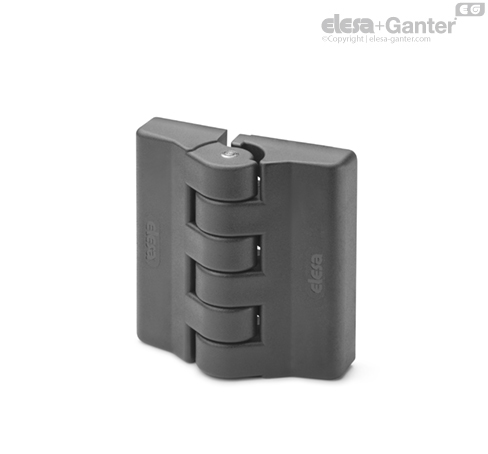

Wysokoudarowy technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat.
Sworzeń obrotowy
Stal nierdzewna AISI 303.
Wykonania standardowe
- CFA-F-B: niklowane, mosiężne wtopki z otworami gwintowanymi, nieprzelotowymi.
- CFA-F-CH: otwory przelotowe pod wkręty z łbem cylindrycznym.
- CFA-F-SH: otwory przelotowe pod wkręty z łbem stożkowym.
Informacje
Właściwości i zastosowania
Zawiasy CFA-F są polecane w sytuacji, gdy kąt obrotu drzwi nie może przekraczać 95°.
Takie rozwiązanie zwiększa bezpieczeństwo pracy, szczególnie przy ograniczonej przestrzeni manewrowej. W takich przypadkach zawiasy z ograniczeniem otwarcia chronią dłonie operatora przed uderzeniami w inne elementy w trakcie otwierania drzwi, pokrywy.
Zakres obrotu (wartość przybliżona)
Maks. 105°, pomiędzy 0° i -10° oraz pomiędzy 0° i 95° (0° = pozycja, w której dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie).
Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne.
| Testy obciążeniowe | SIŁA OSIOWA | SIŁA PROMIENIOWA | SIŁA PRZY ZGIĘCIU 90° |
 | |  | |  | |
| Oznaczenie | Maksymalne obciążenie robocze
Ea [N] | Obciążenie niszczące
Ra [N] | Maksymalne obciążenie robocze
Er [N] | Obciążenie niszczące
Rr [N] | Maksymalne obciążenie robocze
E90 [N] | Obciążenie niszczące
R90 [N] |
| CFA.49-F-B-M6 | 330 | 3250 | 470 | 3250 | 110 | 1540 |
| CFA.49-F-CH-5 | 380 | 3600 | 370 | 3300 | 320 | 2490 |
| CFA.49-F-SH-5 | 300 | 2960 | 310 | 2880 | 320 | 2490 |
| CFA.65-F-B-M6 | 1150 | 5780 | 1550 | 7780 | 760 | 3820 |
| CFA.65-F-CH-6 | 810 | 5410 | 1000 | 6550 | 720 | 3980 |
| CFA.65-F-SH-6 | 840 | 5680 | 1010 | 7010 | 790 | 3960 |
