Specyfikacja
Materiał

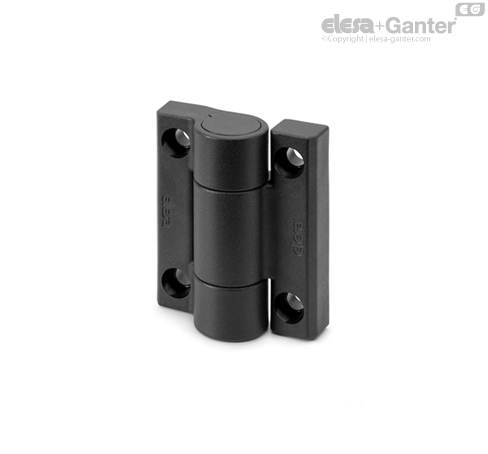

Korpus z technopolimeru na bazie poliamidu (PA) wzmocnionego włóknami szklanymi, kolor czarny, wykończony na mat.
Amortyzator
Na bazie oleju silikonowego
Wykonania standardowe
Otwory przelotowe pod śruby M6 z łbem cylindrycznym.
- CFAM-O-NC: do zastosowań w osi poziomej, tłumienie przy zamykaniu.
- CFAM-O-NO: do zastosowań w osi poziomej, tłumienie przy otwieraniu.
- CFAM-V-NC: do zastosowań w osi pionowej, tłumienie przy zamykaniu.
- CFAM-V-NO: do zastosowań w osi pionowej, tłumienie przy otwieraniu.
Przyrostek wskazujący wartość momentu siły tłumienia:
- 080: końcowy moment siły tłumienia wynosi 0,8 Nm.
- 300: końcowy moment siły tłumienia wynosi 3,0 Nm.
Informacje
Zakres obrotu (wartość przybliżona)
Maks. 110° (pomiędzy 0° a +110°, przy czym 0° oznacza stan, w którym dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie).
Zawias zapewnia również dodatkowe -5° obrotu w celu kompensacji niewspółosiowości futryn.
Nie należy przekraczać kąta obrotu, aby nie przekroczyć wytrzymałości mechanicznej zawiasów.
Działanie amortyzatora
Tłumienie występuje tylko w jednym kierunku w zależności od wybranego wykonania (NO lub NC), jak wskazano na rysunkach.
Należy pozwolić na swobodne zamykanie lub otwieranie zawiasu, bez wymuszania.
Właściwości i zastosowania
Zawias CFAM służy do realizacji tzw. cichego domyku ewentualnie spowolnienia otwieranych drzwi (zawiasy w osi pionowej CFAM-V) lub włazów (zawiasy w osi poziomej CFAM-O) za pomocą wbudowanego amortyzatora.
Moment siły tłumienia zmienia się stopniowo wraz z obrotem zawiasu, od wartości minimalnej do maksymalnej, jak pokazano na rysunku.
Po przeprowadzeniu 20 000/30 000 cykli specjalnych testów zmęczeniowych, wartość nominalna momentu siły tłumienia amortyzatora nie uległa zmianie.
| Testy obciążeniowe | SIŁA OSIOWA | SIŁA PROMIENIOWA | SIŁA PRZY ZGIĘCIU 90° |
 |  |  |
| Oznaczenie | Maksymalne obciążenie robocze
Sa [N] | Maksymalne obciążenie robocze
Sr [N] | Maksymalne obciążenie robocze
S90 [N] |
| CFAM. | 2100 | 2400 | 2400 |
Maksymalne obciążenie robocze to wartość powyżej której, materiał może ulec uszkodzeniu. Należy więc dobrać odpowiedni współczynnik bezpieczeństwa, adekwatny do danej aplikacji.
Wskazówki doboru
Bazując na momencie siły generowanym przez ciężar drzwi i przez zawiasy ze sprężyną powrotną, stworzyliśmy rekomendowaną konfigurację zawiasów, która pozwala na łagodne domknięcie drzwi w około 5 sekund.
Wartości te mają charakter orientacyjny i służą jako wytyczne do wstępnego doboru rozmiaru.
Zaleca się sprawdzenie wartości teoretycznych przy użyciu praktycznych testów eksploatacyjnych w zamierzonym miejscu i zastosowaniu.
Zaleca się stosowanie zawiasu CFAM-V w połączeniu z zawiasami z wbudowaną sprężyną CFMR.
W ten sposób uzyskuje się idealny zestaw do automatycznego i łagodnego zamykania drzwi.
| Zawiasy rekomendowane do konfiguracji w osi poziomej (CFAM-O) |
| Moment siły Cmax | A | B |
| 0.8 Nm | CFAM-O-080 | CFMR-NS |
| 2 Nm | CFAM-O-080 | CFAM-O-080 |
| 2.5 Nm | CFAM-O-300 | CFMR-NS |
| 4 Nm | CFAM-O-080 | CFAM-O-300 |
| 5.5 Nm | CFAM-O-300 | CFAM-O-300 |
| Zawiasy rekomendowane do konfiguracji w osi pionowej (CFAM-V) |
| Moment siły Cmax | A | B | C |
| 0 ÷ 6 Nm | CFMR-100 | CFAM-V-080 | CFMR-100 |
Cmax maksymalny moment siły generowany przez drzwi (Cmax [Nm] = Pmax [N] x b [m]).
UWAGA: odległość b zależy od środka ciężkości i współosiowości zawiasów.
