CFB.

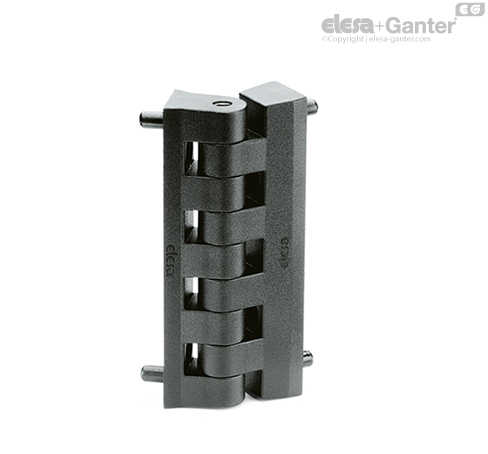

Zawiasy do wąskich ram i drzwi

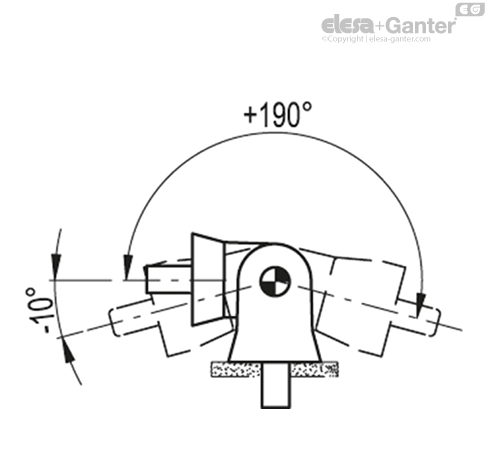

Zakres obrotu (wartość przybliżona)

Maks. 200°, pomiędzy 0° i -10° i pomiędzy 0° i 190° (0° = pozycja, w której dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie).

Nie należy przekraczać kąta obrotu, aby nie przekroczyć wytrzymałości mechanicznej zawiasów.

Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne.





Testy obciążeniowe	SIŁA OSIOWA		SIŁA PROMIENIOWA		SIŁA PRZY ZGIĘCIU 90°
Oznaczenie	Maksymalne obciążenie robocze Ea [N]	Obciążenie niszczące Ra [N]	Maksymalne obciążenie robocze Er [N]	Obciążenie niszczące Rr [N]	Maksymalne obciążenie robocze E90 [N]	Obciążenie niszczące R90 [N]
CFB.108 SH-6	610	6020	640	5020	520	2200

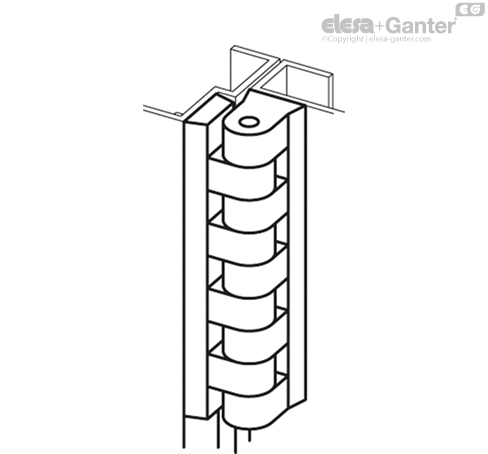

Instrukcja montażu

1. Usunąć obrotowy sworzeń, zamocować dwa oddzielone elementy zawiasu do łączonych elementów.
2. Ściągnąć oba elementy do siebie odpowiednio dopasowując, wsunąć obrotowy sworzeń.
