Specyfikacja
Materiał
Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat.
Sworzeń obrotowy
Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), samosmarowny, kolor czarny.
Wykonania standardowe
Otwory przelotowe pod śruby z łbem stożkowym.
- CFMY-D: sworzeń obrotowy na prawym skrzydle korpusu.

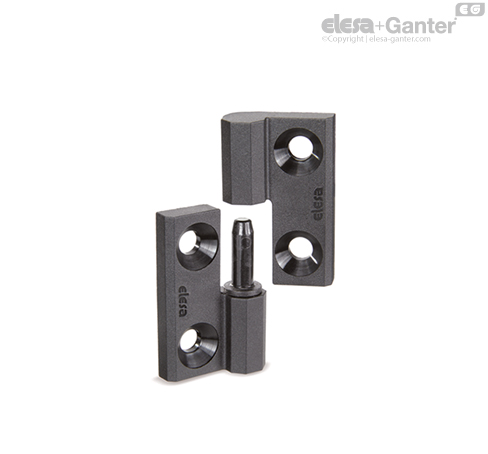

- CFMY-S: sworzeń obrotowy na lewym skrzydle korpusu.
Informacje

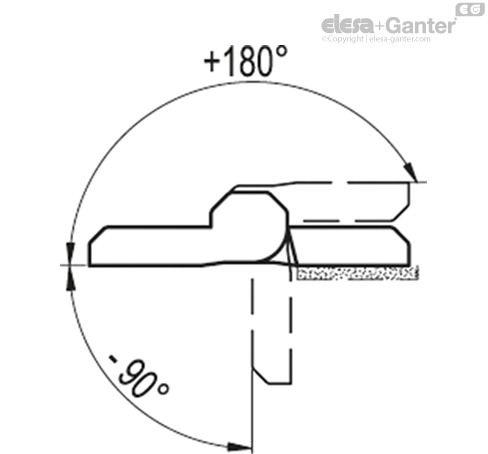

Zakres obrotu (wartość przybliżona)
Maks. 270°, pomiędzy 0° i -90° oraz pomiędzy 0° i 180° (0° = pozycja, w której dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie).
Nie należy przekraczać kąta obrotu, aby nie przekroczyć wytrzymałości mechanicznej zawiasów.
Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne.
| Testy obciążeniowe | SIŁA OSIOWA | SIŁA PROMIENIOWA | SIŁA PRZY ZGIĘCIU 90° |
 |  |  |
| Oznaczenie | Maksymalne obciążenie robocze
Sa [N] | Maksymalne obciążenie robocze
Sr [N] | Maksymalne obciążenie robocze
S90 [N] |
| CFMY.40 | 800 | 500 | 400 |
| CFMY.50 | 1200 | 1100 | 700 |
| CFMY.60 | 2050 | 1600 | 1250 |
Maksymalne obciążenie robocze to wartość powyżej której, materiał może ulec uszkodzeniu. Należy więc dobrać odpowiedni współczynnik bezpieczeństwa, adekwatny do danej aplikacji.
