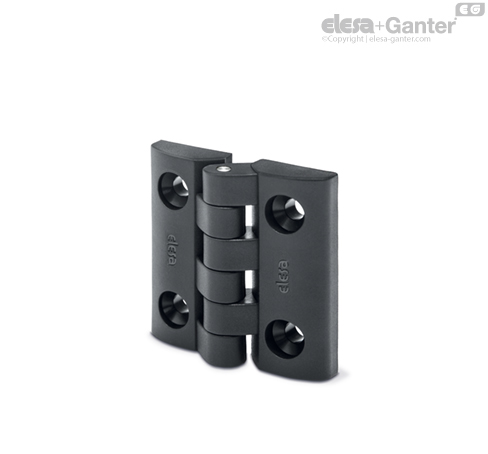

CFTX-PP-TT Zawiasy Sworzeń z tytanu

Zakres obrotu (wartość przybliżona)

Maks. 200°, pomiędzy 0° i -20° oraz pomiędzy 0° i 180° (0° = pozycja, w której dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie).

Nie należy przekraczać kąta obrotu, aby nie przekroczyć wytrzymałości mechanicznej zawiasów.

Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne.





Właściwości i zastosowania

Zawiasy wykonane z technopolimeru na bazie polipropylenu są szczególnie odpowiednie do tych sektorów przemysłu, w których mogą mieć kontakt ze środkami chemicznymi i/lub do częstego mycia kwaśnymi lub zasadowymi roztworami detergentowymi, używanymi w przemyśle chemicznym, farmaceutycznym, spożywczym, tekstylnym i papierniczym.

Wersja wyposażona w sworzeń z tytanu klasy 2 gwarantuje maksymalną odporność na działanie chemikaliów i jest rekomendowana do stosowania w szczególnie agresywnych środowiskach, charakterystycznych np. dla przemysłu galwanicznego bądź morskiego.

Testy obciążeniowe	SIŁA OSIOWA		SIŁA PROMIENIOWA		SIŁA PRZY ZGIĘCIU 90°
Oznaczenie	Maksymalne obciążenie robocze Ea [N]	Obciążenie niszczące Ra [N]	Maksymalne obciążenie robocze Er [N]	Obciążenie niszczące Rr [N]	Maksymalne obciążenie robocze E90 [N]	Obciążenie niszczące R90 [N]
CFTX.40	200	1100	200	1200	200	600
CFTX.49	300	1700	300	1400	300	900
CFTX.65	500	3000	500	2100	500	1400
