Specyfikacja
Materiał
Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat.
Sworzeń obrotowy oraz zaślepki
Technopolimer na bazie żywicy acetalowej (POM).
Wykonania standardowe

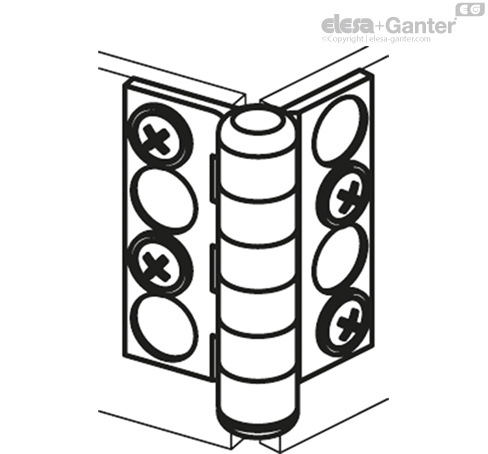

Otwory przelotowe pod samogwintujące wkręty o średnicy 4.8 mm z łbami stożkowymi, płaskimi.
Informacje
Właściwości i zastosowania

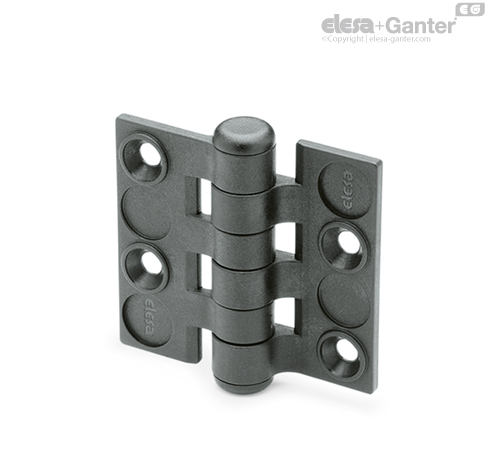

Zawiasy wykonane całkowicie z technopolimeru, bez jakichkolwiek części metalowych, nadają się szczególnie do zastosowań, gdzie czynniki higieniczne, klimatyczne i środowiskowe wymagają stosowania materiałów odpornych na korozję.
Zawias nadaje się (po wymianie obrotowego sworznia z technopolimeru na metalowy o odpowiednim kształcie) do sterowania mikrowyłącznikami bezpieczeństwa kontrolującymi stan zamknięcia drzwi, pokrywy itp.

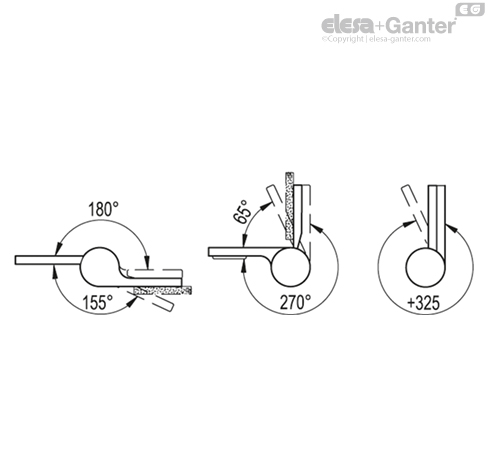

Zakres obrotu (wartość przybliżona)
Maks. kąt obrotu zawiasów CFC wynosi 325°. W zależności od sposobu montażu wartość ta może być mniejsza.
Nie należy przekraczać kąta obrotu, aby nie przekroczyć wytrzymałości mechanicznej zawiasów.
Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne-.
| Testy obciążeniowe | SIŁA OSIOWA | SIŁA PROMIENIOWA | SIŁA PRZY ZGIĘCIU 90° |
 |  |  |
| Oznaczenie | Maksymalne obciążenie robocze
Ea [N] | Obciążenie niszczące
Ra [N] | Maksymalne obciążenie robocze
Er [N] | Obciążenie niszczące
Rr [N] | Maksymalne obciążenie robocze
E90 [N] | Obciążenie niszczące
R90 [N] |
| CFC.55 SH-5 | 750 | 1500 | 890 | 1770 | 180 | 270 |
