Specyfikacja
Materiał
Technopolimer na bazie polipropylenu (PP) o wysokiej odporności na promieniowanie UV, kolor czarny RAL 9005.
Wykonania standardowe
Otwory pod śruby z łbem cylindrycznym lub sześciokątnym.
- DCE-S-1: z jednym otworem.
- DCE-S-2-3-4-5-6-7: z dwoma otworami.
Temperatura pracy
Od -30 °C do +90 °C.
Informacje
Właściwości i zastosowania

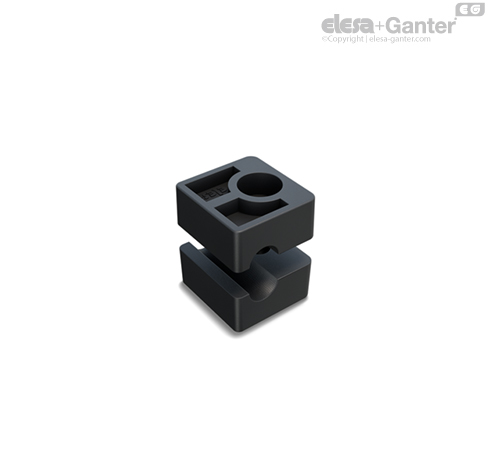

Korpusy obejm do rur zgodne z normą DIN 3015-1 (seria standardowa) zapewniają bezpieczne mocowanie zarówno przewodów sztywnych (rury), jak i elastycznych (węże i kable), jednocześnie minimalizując drgania i hałas.
Norma ta definiuje między innymi grupy odniesienia, których numery odpowiadają konkretnym wymiarom gabarytowym korpusów obejm.
Tabela przedstawia zależność pomiędzy grupami określonymi w normie DIN 3015-1, a odpowiadającymi im grupami DCE-S.
Otwór do mocowania przewodu w korpusie obejmy jest radełkowany, co zwiększa stabilność połączenia.
Są one stosowane zarówno do budowy sztywnych instalacji rurowych dla cieczy lub gazów, jak i w hydraulice mobilnej (maszyny budowlane, pojazdy rolnicze) do mocowania przewodów hydraulicznych lub pneumatycznych.
Wykorzystuje się je także w sektorze kolejowym i morskim.
Patrz Dane techniczne obejm do rur.
| Grupy dla normy DIN 3015-1 i odpowiadające im grupy DCE-S. |
|---|
| Grupa DIN 3015-1 | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
| Grupa DCE-S | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
Wykonania specjalne na życzenie
Wykonania specjalne na życzenie
- Inne średnice otworu do mocowania przewodu
Akcesoria
Akcesoria
Do złożenia obejmy DCK-S.
- DCE-PL: płyty dolne do przyspawania.
