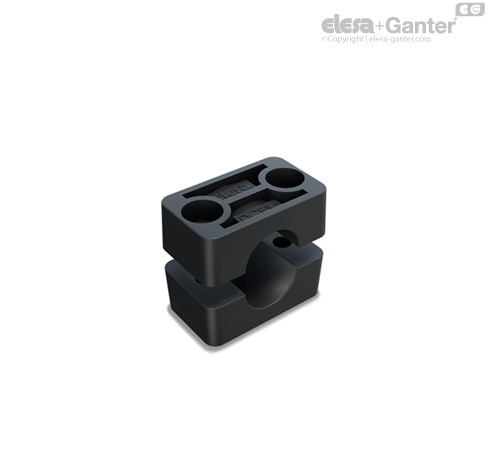

DCE-S-2-3-4-5-6-7 Korpusy obejm do rur zgodne z normą DIN 3015-1 (seria standardowa) Z dwoma otworami mocującymi

Właściwości i zastosowania

Korpusy obejm do rur zgodne z normą DIN 3015-1 (seria standardowa) zapewniają bezpieczne mocowanie zarówno przewodów sztywnych (rury), jak i elastycznych (węże i kable), jednocześnie minimalizując drgania i hałas.

Norma ta definiuje między innymi grupy odniesienia, których numery odpowiadają konkretnym wymiarom gabarytowym korpusów obejm.

Tabela przedstawia zależność pomiędzy grupami określonymi w normie DIN 3015-1, a odpowiadającymi im grupami DCE-S.

Otwór do mocowania przewodu w korpusie obejmy jest radełkowany, co zwiększa stabilność połączenia.

Są one stosowane zarówno do budowy sztywnych instalacji rurowych dla cieczy lub gazów, jak i w hydraulice mobilnej (maszyny budowlane, pojazdy rolnicze) do mocowania przewodów hydraulicznych lub pneumatycznych.

Wykorzystuje się je także w sektorze kolejowym i morskim.

Patrz Dane techniczne obejm do rur.

Wykonania specjalne na życzenie

• Inne średnice otworu do mocowania przewodu

• Inne materiały i kolory

Akcesoria

Do złożenia obejmy DCK-S.

• DCE-PU: płytki dociskowe.

• DCE-PL: płyty dolne do przyspawania.

• DCE-SRC: śruby z łbem cylindrycznym.

• DCE-SRE: śruby z łbem sześciokątnym.

• DCE-WA: podkładki płaskie.

• DCE-GU: szyny montażowe.

• DCE-NTG: nakrętki do szyn montażowych.
