Specyfikacja
Materiał
Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), certyfikowany jako samogasnący o klasie V0 wg normy UL94, kolor czarny.
Monostabilny przełącznik elektryczny z przyciskiem
Urządzenie działa na zasadzie obwodu normalnie otwartego (NO) lub normalnie zamkniętego (NC), ze stykiem przełączającym.
Przełączanie odbywa się poprzez naciśnięcie niebieskiego przycisku (styk monostabilny).
Dioda
Czerwoną i zieloną diodę można skonfigurować za pomocą zewnętrznego układu elektrycznego tak, aby wskazywały stan przełącznika lub urządzenia.
Napięcie elektryczne 24 V DC ± 15%
Pokrywy śrub
Technopolimer, kolor szaro-czarny, wykończony na mat. Dostarczane zamontowane, zdejmowane za pomocą wkrętaka.
Stopień ochrony IP
Stopień ochronny IP 65 zgodny z EN 60529.
Wykonania standardowe
Otwory przelotowe pod śruby z łbem cylindrycznym z gniazdem sześciokątnym.
- EBR-SWM-B-C: wtyk 8-pinowy M12X1, stal ocynkowana, połączenie od tyłu.
- EBR-SWM-L-C: wtyk 8-pinowy M12X1, stal ocynkowana, połączenie z lewego boku.

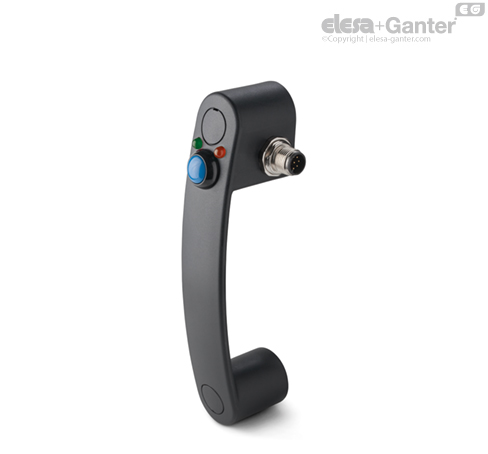

- EBR-SWM-R-C: wtyk 8-pinowy M12X1, stal ocynkowana, połączenie z prawego boku.
Przewód 8-żyłowy UL: AWG22 RAL9005 PVC UL AWM Style 1569/2517.
- EBR-SWM-B-F2.5: przewód 8-żyłowy, długość 2,5 m, wyprowadzony od tyłu.
- EBR-SWM-B-F5: przewód 8-żyłowy, długość 5 m, wyprowadzony od tyłu.
- EBR-SWM-L-F2.5: przewód 8-żyłowy, długość 2,5 m, wyprowadzony z lewego boku.
- EBR-SWM-L-F5: przewód 8-żyłowy, długość 5 m, wyprowadzony z lewego boku
- EBR-SWM-R-F2.5: przewód 8-żyłowy, długość 2,5 m, wyprowadzony z prawego boku.
- EBR-SWM-R-F5: przewód 8-żyłowy, długość 5 m, wyprowadzony z prawego boku.
Informacje
Właściwości i zastosowania
Uchwyty te są używane do montażu w drzwiach lub osłonach.
Czerwoną i zieloną diodę można skonfigurować za pomocą zewnętrznego układu elektrycznego tak, aby wskazywały stan przycisku. Przykład: Podczas pracy maszyny świeci się dioda czerwona, a dioda zielona jest wyłączona. Operator naciskając przycisk, przez styk zewnętrzny, żąda dostępu do strefy chronionej: w takim przypadku zapali się zielona dioda, a zgaśnie czerwona.
Żywotność mechaniczna przycisku wynosi 1 x 106 cykli.
Produkt został wyprodukowany zgodnie z normą EN60947-1:2007: +A1:2021+A2:2014 EN 60947-5-1:2017, a oznakowanie CE zostało umieszczone po jednej stronie uchwytu.
W przypadku użycia przewodu z kątowym złączem, kierunek wyjścia przewodu pokazano na rys.1.
Uchwyt EBR-SWB może być montowany wraz z uchwytem z serii EBR, bez przełączników
Dane techniczne
Wytrzymałość na rozciąganie i uderzenia: wartości F1, F2 oraz L1 i L2 wyszczególnione w tabeli, pochodzą z testów odpornościowych przeprowadzonych przy użyciu specjalistycznego urządzenia dynamometrycznego w określonych warunkach i temperaturze otoczenia.
| Właściwości elektryczne |
| Obciążenie | Napięcie | Prąd | Maks. liczba cykli |
| Rezystancyjne | 28 Vdc | 4 A | 25000 |
| Rezystancyjne | 115 Vac, 60 Hz | 1 A | 25000 |
| Indukcyjny | 28 Vdc | 2 A | 25000 |
| DWV | 1050 Vrms | - | - |
| Logic level | 5 Vdc | 10 mA | 1 x 106 |
| Prąd znamionowy zwarciowy umowny: 1000 A |
*W przypadku wersji z wtykiem maksymalne dozwolone napięcie wynosi 24 V, a maksymalne dozwolone natężenie prądu to 2 A.
Akcesoria
Akcesoria
FC-M12x1: przewód 8-pinowy z przyłączem M12x1 (żeńskim).
