SPR.V

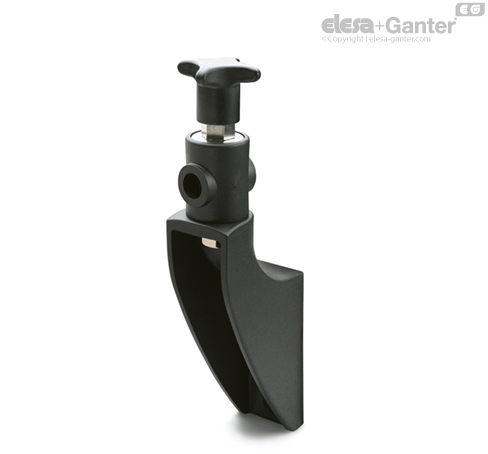

Wsporniki uchwytu prowadnic bocznych

Właściwości

Wsporniki uchwytu bandy bocznej SPR.V są używane, gdy istnieje potrzeba osiowego i kątowego pozycjonowania uchwytu, np. kiedy odległość między bandami musi być ustalona częściej niż pochylenie.

Maksymalny moment siły dokręcania śrub 39 Nm.

Akcesoria

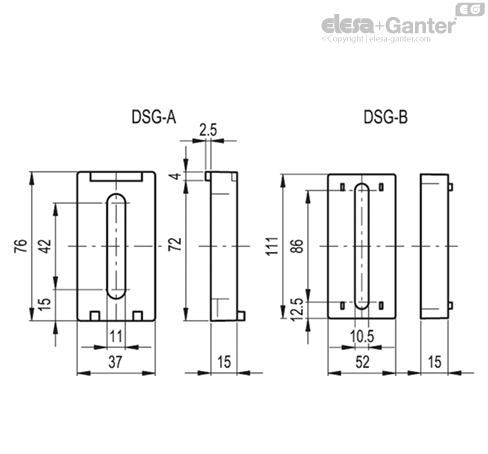

Podkładka do wspornika DSG-A (kod 419676) lub DSG-B (kod 419677) ze wzmocnionego włóknami szklanymi technopolimeru, kolor czarny, wykończony na mat.



Wykonania specjalne na życzenie

Korpus prowadnicy ze stali nierdzewnej AISI 304.

Instrukcja montażu

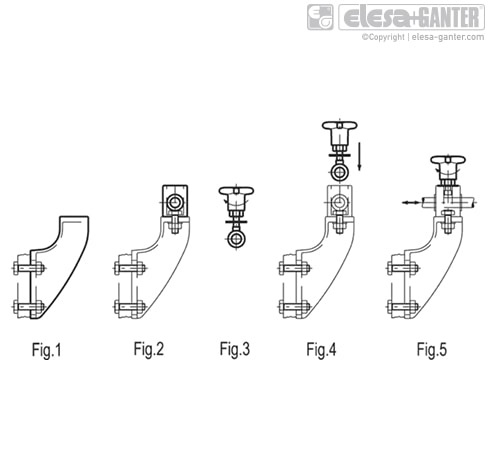

• Zamocować wspornik (rys. 1).
• Zamocować korpus prowadnicy na wsporniku za pomocą śruby, nakrętki i podkładki (rys. 2).
• Włożyć podkładkę na śrubę oczkową i zamocować pokrętło (rys. 3).
• Zamocować śrubę oczkową w gnieździe prowadnicy (rys. 4).
• Zamocować trzpień uchwytu w otworze prowadnicy. Ustalić liniową i kątową pozycję i zacisnąć pokrętło (pozycja liniowa) i nakrętkę prowadnicy (ustalanie kątowe) (rys. 5).
