Specyfikacja
Lina, pręty i śruby
Stal nierdzewna AISI 316.
Wykonania standardowe
Gwintowane otwory przelotowe.
- AVC-4: lina tworzy cztery pętle.
- AVC-6: lina tworzy sześć pętli.
- AVC-8: lina tworzy osiem pętli.

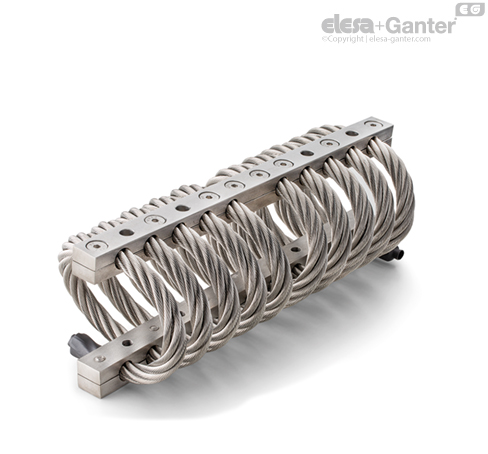

- AVC-10: lina tworzy dziesięć pętli.
Informacje
Właściwości i zastosowania
Wibroizolatory linowe AVC składają się z dwóch par płaskowników, połączonych nawiniętą spiralnie liną (pętle).
Służą do izolowania drgań oraz pochłaniania wstrząsów w aplikacjach, w których jest wymagana odporność na rozciąganie, ściskanie oraz siły ścinające.
Wibracje mogą powodować:
- nieprawidłowe działanie i zmniejszenie żywotności maszyn i/lub elementów sąsiadujących;
- zagrożenie dla zdrowia osób obsługujących;
Są szczególnie przydatne w układach HVAC, pompach, instalacjach oczyszczających i odsalających, panelach sterowania, a także przemyśle kolejowym, morskim i wojskowym. Niektóre przykłady zastosowania przedstawiono na rys. 1.
Patrz: Wibroizolatory o wysokiej wydajności - charakterystyka i kryteria doboru.
| Oznaczenie | Odporność na ściskanie | Maks. obciążenie osiowe | Odporność na ścinanie |
Min. obciążenie
[N] | Maks. obciążenie
[N] | Min. ugięcie
[mm] | Maks. ugięcie
[mm] | Min. obciążenie
[N] | Maks. obciążenie
[N] | Min. ugięcie
[mm] | Maks. ugięcie
[mm] | Min. obciążenie
[N] | Maks. obciążenie
[N] | Min. ugięcie
[mm] | Maks. ugięcie
[mm] |
| AVC-4-4-53 | 50 | 110 | 2 | 5 | 50 | 110 | 1 | 3 | 20 | 40 | 5 | 10 |
| AVC-4-4-64 | 45 | 90 | 2 | 6 | 45 | 90 | 3 | 5 | 10 | 33 | 5 | 13 |
| AVC-4-6-61 | 200 | 300 | 2 | 4 | 200 | 300 | 2 | 3 | 70 | 150 | 3 | 7 |
| AVC-4-6-93 | 70 | 140 | 2 | 7 | 70 | 140 | 3 | 6 | 30 | 70 | 5 | 13 |
| AVC-4-7-110 | 80 | 180 | 2 | 9 | 80 | 180 | 2 | 8 | 30 | 90 | 5 | 17 |
| AVC-4-8-80 | 370 | 660 | 2 | 6 | 370 | 660 | 2 | 4 | 100 | 270 | 4 | 12 |
| AVC-4-10-80 | 850 | 1500 | 2 | 5 | 850 | 1500 | 1 | 3 | 400 | 900 | 4 | 11 |
| AVC-4-10-108 | 300 | 630 | 2 | 7 | 300 | 630 | 2 | 6 | 150 | 300 | 5 | 14 |
| AVC-4-13-102 | 1000 | 2500 | 2 | 8 | 1000 | 2500 | 2 | 5 | 500 | 1000 | 5 | 13 |
| AVC-4-13-133 | 420 | 1060 | 2 | 11 | 420 | 1060 | 3 | 9 | 170 | 520 | 5 | 22 |
| AVC-4-16-120 | 1260 | 3000 | 2 | 9 | 1260 | 3000 | 2 | 5 | 440 | 1780 | 4 | 18 |
| AVC-4-16-152 | 680 | 1780 | 2 | 13 | 680 | 1780 | 3 | 9 | 340 | 1020 | 6 | 24 |
| AVC-6-7-82 | 200 | 450 | 2 | 6 | 200 | 450 | 2 | 5 | 100 | 230 | 3 | 11 |
| AVC-6-8-67 | 600 | 1000 | 2 | 4 | 600 | 1000 | 2 | 3 | 300 | 600 | 3 | 8 |
| AVC-6-10-80 | 1500 | 2500 | 2 | 5 | 1500 | 2500 | 1 | 3 | 750 | 1400 | 5 | 11 |
| AVC-6-10-140 | 380 | 660 | 4 | 10 | 380 | 660 | 4 | 8 | 85 | 300 | 5 | 26 |
| AVC-6-13-90 | 1560 | 3480 | 2 | 6 | 1560 | 3480 | 1 | 3 | 550 | 1475 | 4 | 12 |
| AVC-6-13-135 | 850 | 1500 | 4 | 11 | 850 | 1500 | 4 | 11 | 300 | 800 | 6 | 21 |
| AVC-8-10-80 | 1300 | 2500 | 2 | 5 | 1300 | 2500 | 1 | 2 | 400 | 920 | 3 | 9 |
| AVC-8-10-140 | 300 | 820 | 3 | 11 | 300 | 820 | 1 | 6 | 100 | 390 | 6 | 24 |
| AVC-8-13-120 | 1500 | 3000 | 4 | 11 | 1500 | 3000 | 3 | 7 | 600 | 1500 | 7 | 19 |
| AVC-8-13-145 | 1230 | 2080 | 4 | 12 | 1230 | 2080 | 4 | 8 | 540 | 1080 | 5 | 22 |
| AVC-10-16-150 | 2400 | 4900 | 5 | 11 | 2400 | 4900 | 4 | 9 | 820 | 2000 | 5 | 20 |
| AVC-10-16-185 | 1750 | 2800 | 6 | 16 | 1750 | 2800 | 6 | 12 | 280 | 1160 | 6 | 30 |
Min. obciążenie to wartość, poniżej której wibroizolator nie jest w stanie odizolować wibracji ze względu na zbyt wysoką sztywność.
Maks. obciążenie to wartość, powyżej której mogą wystąpić różnego rodzaju uszkodzenia, naruszające funkcjonalność wibroizolatora.
Min. ugięcie to ściśnięcie wibroizolatora, odpowiadające minimalnemu obciążeniu.
Maks. ugięcie to ściśnięcie wibroizolatora, odpowiadające maksymalnemu obciążeniu.
