Specyfikacja
Łącznik i płyta
Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny RAL 9005 (C9) lub szary RAL 7040 (C33), odporny na promieniowanie UV, wykończony na mat.
Śruby i nakrętki (w komplecie)
Śruby z łbem cylindrycznym i gniazdem sześciokątnym, stal nierdzewna AISI 304, zabezpieczona przed zatarciem.
Nakrętki samohamowne ze stali nierdzewnej AISI 304.
Wykonania standardowe

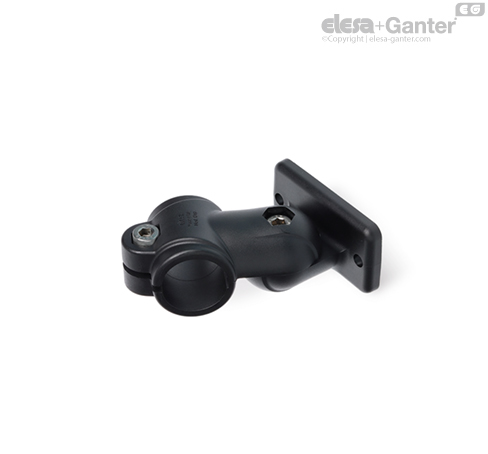

- TCC-TP-PBF-S: bez zębatki.
Informacje
Właściwości
Przeguby składające się z łączników z zębatkami zewnętrznymi/wewnętrznymi (36 zębów) mają regulację kątową w zakresie co 10°.
Przeguby składające się z łączników bez zębatek można ustawić pod dowolnym kątem.
Łączniki do profili rurowych o średnicy 30 ± 0,2 mm.
W przypadku profili rurowych o mniejszej średnicy można zastosować tuleję redukcyjną TCC-A (zamawiana oddzielnie).
Śrubę zaciskową „s” można zastąpić zestawem TCC-KS.
Dane techniczne
Wartości sił i momentów podane w tabeli zmierzono podczas testów laboratoryjnych przeprowadzonych w temperaturze otoczenia, przy śrubach dokręconych z zalecany momentem siły „C#“.
