Specyfikacja
Materiał
Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), certyfikowany jako samogasnący o klasie V0 wg normy UL94, kolor czarny.
Bistabilny przełącznik elektryczny z przyciskiem
Urządzenie ma wbudowany styk normalnie otwarty (NO).
Do przełączenia pozycji dochodzi po wciśnięciu fioletowego przycisku (styk bistabilny), który pozostaje w danej pozycji do momentu jego ponownego wciśnięcia.
Rezystancja styku: maks. 0,050 Ω
Rezystancja izolacji: min. 1GΩ przy 500 V DC
Dioda
Czerwoną i zieloną diodę można skonfigurować za pomocą zewnętrznego układu elektrycznego tak, aby wskazywały stan przełącznika lub urządzenia.
Napięcie elektryczne 24 V DC ± 15%
Pokrywy śrub
Technopolimer, kolor szaro-czarny, wykończony na mat. Dostarczane zamontowane, zdejmowane za pomocą wkrętaka.
Stopień ochrony IP
Stopień ochronny IP 65 zgodny z EN 60529
Wykonania standardowe
Otwory przelotowe pod śruby z łbem cylindrycznym z gniazdem sześciokątnym.

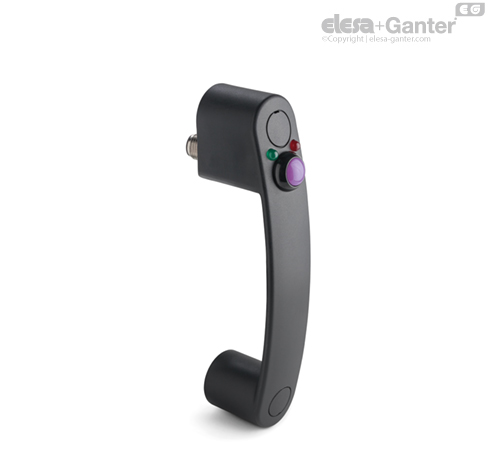

- EBR-SWB-B-C: wtyk 8-pinowy M12X1, stal ocynkowana, połączenie od tyłu.
- EBR-SWB-L-C: wtyk 8-pinowy M12X1, stal ocynkowana, połączenie z lewego boku.

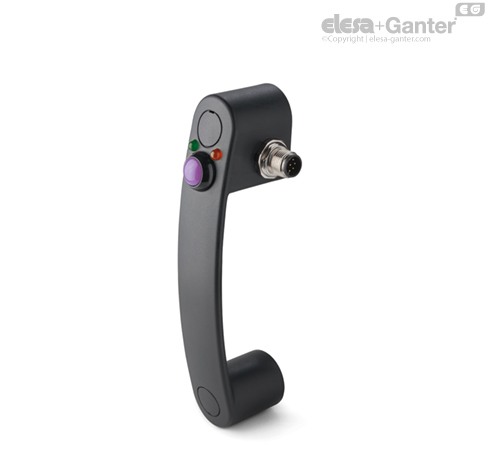

- EBR-SWB-R-C: wtyk 8-pinowy M12X1, stal ocynkowana, połączenie z prawego boku.
Przewód 8-żyłowy UL: AWG22 RAL9005 PVC UL AWM Style 1569/2517.
- EBR-SWB-B-F2.5: przewód 8-żyłowy, długość 2,5 m, wyprowadzony od tyłu.

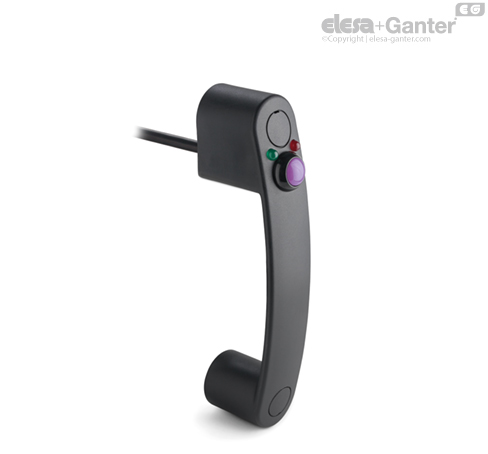

- EBR-SWB-B-F5: przewód 8-żyłowy, długość 5 m, wyprowadzony od tyłu.
- EBR-SWB-L-F2.5: przewód 8-żyłowy, długość 2,5 m, wyprowadzony z lewego boku.

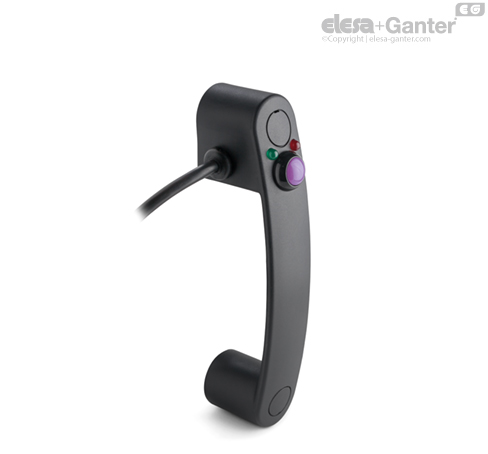

- EBR-SWB-L-F5: przewód 8-żyłowy, długość 5 m, wyprowadzony z lewego boku
- EBR-SWB-R-F2.5: przewód 8-żyłowy, długość 2,5 m, wyprowadzony z prawego boku.

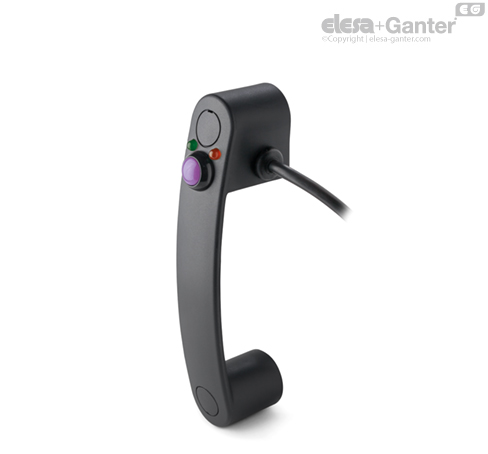

- EBR-SWB-R-F5: przewód 8-żyłowy, długość 5 m, wyprowadzony z prawego boku.
Informacje
Właściwości i zastosowania
Ten uchwyt stosuje się, gdy styk ma pozostać przełączony bez konieczności ciągłego trzymania wciśniętego przycisku.
Czerwoną i zieloną diodę można skonfigurować za pomocą zewnętrznego układu elektrycznego tak, aby wskazywały stan przycisku. Przykład: uchwyt podłączony do układu sterowania, przycisk w położeniu początkowym – świeci się zielona dioda, po wciśnięciu przycisku – zapala się czerwona dioda.
Żywotność mechaniczna przycisku wynosi 200 000 cykli.
Produkt został wyprodukowany zgodnie z normą EN60947-1:2007: +A1:2021+A2:2014 EN 60947-5-1:2017, a oznakowanie CE zostało umieszczone po jednej stronie uchwytu.
W przypadku użycia przewodu z kątowym złączem, kierunek wyjścia przewodu pokazano na rys.1.
Uchwyt EBR-SWB może być montowany wraz z uchwytem z serii EBR, bez przełączników
Dane techniczne
Wytrzymałość na rozciąganie i uderzenia: wartości F1, F2 oraz L1 i L2 wyszczególnione w tabeli, pochodzą z testów odpornościowych przeprowadzonych przy użyciu specjalistycznego urządzenia dynamometrycznego w określonych warunkach i temperaturze otoczenia.
| Właściwości elektryczne |
| Obciążenie | Napięcie | Prąd | Maks. liczba cykli |
| Rezystancyjne | 12 Vdc | 4 A | 200000 |
| Rezystancyjne | 48 Vdc | 1 A | 200000 |
| Rezystancyjne | 48 Vdc | 2 A | 100000 |
| Rezystancyjne | 48 Vdc | 3 A | 75000 |
| Logic level | 5 Vdc | 10 mA | 200000 |
| DWV | 1000 Vrms | - | - |
| Prąd znamionowy zwarciowy umowny: 1000 A |
*W przypadku wersji z wtykiem maksymalne dozwolone napięcie wynosi 24 V, a maksymalne dozwolone natężenie prądu to 2 A.
Akcesoria
Akcesoria
FC-M12x1: przewód 8-pinowy z przyłączem M12x1 (żeńskim).
