Specyfikacja
Wykonania
- Typ B: bez blokady w pozycji odwiedzionej, bez przeciwnakrętki
- Typ BK: bez blokady w pozycji odwiedzionej, z przeciwnakrętką
- Typ C: z blokadą w pozycji odwiedzionej, bez przeciwnakrętki
- Typ CK: z blokadą w pozycji odwiedzionej, z przeciwnakrętką
Typy szpilki trzpienia
- Typ KA: zaokrąglona końcówka, powlekana tworzywem
- Typ MA: zaokrąglona końcówka, mosiężna
- Typ SB: końcówka stożkowa
- Typ SC: końcówka sferyczna
- Typ SD: końcówka płaska
- Typ SE: z gwintem zewnętrznym
- Typ SF: z gwintem wewnętrznym
Korpus
- Stal oksydowana na czarno ST
- Stal nierdzewna AISI 303 NI
Trzpień
- Stal, czerniona wersja ST
- Końcówka hartowana dla typów SB/SC/SD
- Stal nierdzewna AISI 303, niklowana chemicznie dla NI
- Tworzywo, poliftalamid (PPA)
- Wzmocnione włóknami szklanymi
- Łączona chemicznie ze szpilką trzpienia
Gałka
Technopolimer na bazie poliamidu (PA)
Czarny, wykończony na mat
Nacisk sprężyny
Nakrętki sześciokątne ISO 8675
- Stal, czerniona wersja ST
- Stal nierdzewna w przypadku wykonania NI
Informacje
Trzpienie ustalające GN 81700 blokują regulacje wysokości lub ramiona obrotowe na przykład na urządzeniach, maszynach i pojazdach.

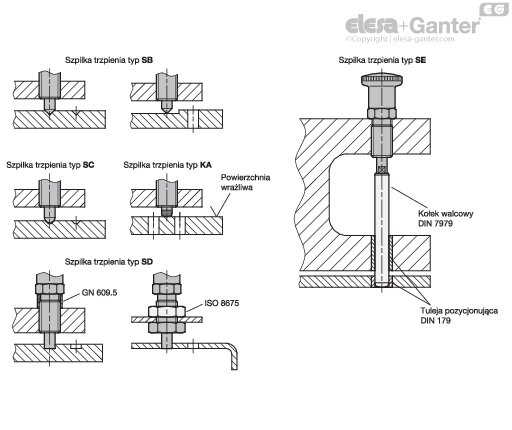

Szpilki trzpieni typu KA i MA posiadają zaokrąglone końcówki z tworzywa lub mosiądzu, które ograniczają zużycie powierzchni znajdującej się naprzeciwko nich i zapobiegają powstawaniu śladów oraz zarysowań. Stożkowa szpilka trzpienia SB ułatwia pozycjonowanie w odpowiednim otworze ustalającym.
Szpilka trzpienia typu SC z końcówką sferyczną przechodzi przez płytkie zagłębienia lub rowki, ułatwiając właściwe pozycjonowanie i zapobiegając uszkodzeniom. Dzięki małemu skosowi szpilka trzpienia typu SD sprawdza się szczególnie dobrze w płytkich otworach blokujących, np.w blaszanych częściach.
Trzpienie ustalające ze szpilką typu SE lub SF można wyposażyć w osprzęt przewidziany dla konkretnych zastosowań, wykorzystując gwint zewnętrzny lub wewnętrzny i stosować, na przykład do załączania mechanizmów lub cięgien.
Niezależnie od wybranego typu szpilki, trzpienie ustalające GN 81700 są dostępne w wersji z blokadą lub bez blokady w pozycji odwiedzionej. Trzpienie ustalające z blokadą w pozycji odwiedzionej stosuje się wszędzie tam, gdzie potrzebne jest zablokowanie trzpienia po jego odciągnięciu.
